Аннотация
Введение 5
1 Анализ состояния электросетевого комплекса «Ольгино» и обоснование
реконструкции 6
2 Выбор силового оборудования 9
2.1 Расчет мощности и выбор силовых трансформаторов 9
2.2 Расчет токов короткого замыкания и выбор электрооборудования 10
2.3 Выбор и проверка электрооборудования ПС 13
3 Проверка заземления подстанции 32
4 Проверка молниезащиты подстанции 40
5 Компоновка оборудования при реконструкции подстанции 45
Заключение 47
Список используемых источников 48
Электросетевой комплекс «Ольгино» представляет собой проходную подстанцию 110/35/10 кВ, расположенную в Безенчукском районе Самарской области. Подстанция 110/35/10 кВ «Ольгино» предназначена для питания потребителей 10 и 35 кВ. Учитывая важную роль электросетевого комплекса в электроснабжении многочисленных потребителей, становится понятным, почему от электрооборудования подстанции требуется в первую очередь бесперебойная и надёжная работа. Обеспечить выполнение этого требования становиться проблематичным по двум основным причинам:
• во-первых, за последние годы увеличилась величина потребляемой
мощности с 1000 кВА до 1698 кВа.
• кроме того, увеличилось количество повреждений на линиях.
В результате показатели надёжности, а именно бесперебойности работы электрооборудования снизились. Поэтому ухудшилось качество электроснабжения потребителей электросетевого комплекса «Ольгино».
Решить проблему повышения надёжности электроснабжения потребителей электросетевого комплекса, в частности такого показателя, как бесперебойность работы электрооборудования, за счет совершенствования его ремонта не представляется перспективным. Поскольку оборудование, входящее в состав электросетевого комплекса «Ольгино», имеет достаточно высокий физический и моральный износ.
Поэтому для обеспечения бесперебойного электроснабжения потребителей электросетевого комплекса «Ольгино» более приемлемым решением является - реконструкция электрооборудования подстанции, предусматривающая установку актуального технического оснащения [22], [23].
Цель данной выпускной квалификационной работы - повышение показателей надежности электроснабжения потребителей электросетевого комплекса «Ольгино» за счет проведения его реконструкции.

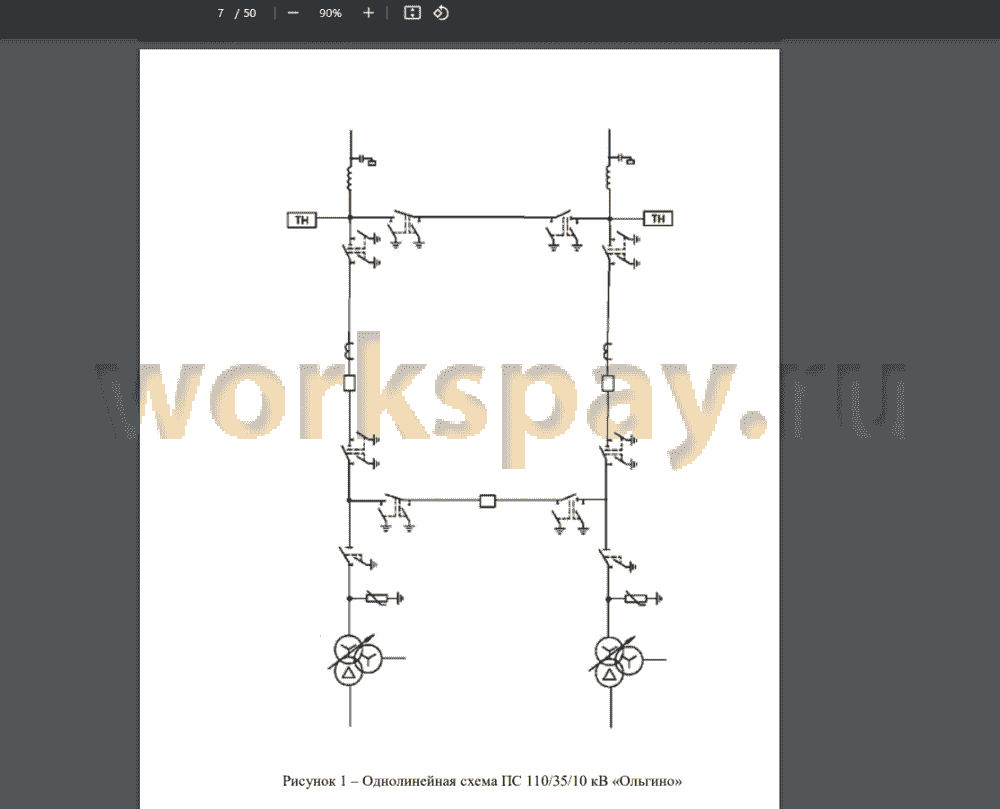

В данной ВКР показано, что оборудование электрической части ПС 110/35/10 кВ «Ольгино» исчерпало свой ресурс и требует замены. С целью повышения надежности электроснабжения потребителей требуется реконструкция. Выбор оборудования электрической части ПС «Ольгино» проводился с учетом исходных данных по нагрузке и токам к.з, полученных в ходе практики в ПАО «МРСК Волги» - «Самарские распределительные сети». В соответствии с имеющейся схемой РУ 110кВ «Мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны линий» предложено к установке два силовых трехобмоточных трансформатора ТДТН- 10000/110/35/10 У1 с регулированием напряжения под нагрузкой и масляным охлаждением с принудительной циркуляцией воздуха. Правильность выбора проверена и показана, что трансформаторы мощностью 10 МВА обеспечивают потребителей электроэнергией в необходимом объеме. В качестве ключевых технических решений, используемых при реконструкции, можно отметить следующие. На стороне 110кВ предложено использовать элегазовые выключатели, а на сторонах 35 кВ и 10 кВ - вакуумные. Для создания видимого разрыва цепи предложено использовать разъединители с полимерной изоляцией, на стороне 110 кВ - с двигательным приводом, на сторонах 35 и 10 кВ - с ручным. Обеспечить защиту изоляции оборудования ПС предложено за счет ограничителей перенапряжений с полимерной изоляцией соответствующего класса напряжения. Для подключения измерительных приборов и устройств релейной защиты предложено в ОРУ 110 кВ установить элегазовые трансформаторы тока и напряжения, в ОРУ 35 кВ и РУ 10 кВ - трансформаторы тока и напряжения с литой изоляцией.
Благодаря предложенной реконструкции возрастет безотказность и ремонтопригодность установленного электрооборудования, что обеспечит повышение надежности электроснабжения потребителей ПС «Ольгино». Таким образом, цель ВКР достигнута.
