Проектирование системы электроснабжения завода по производству холодильников
|
Аннотация

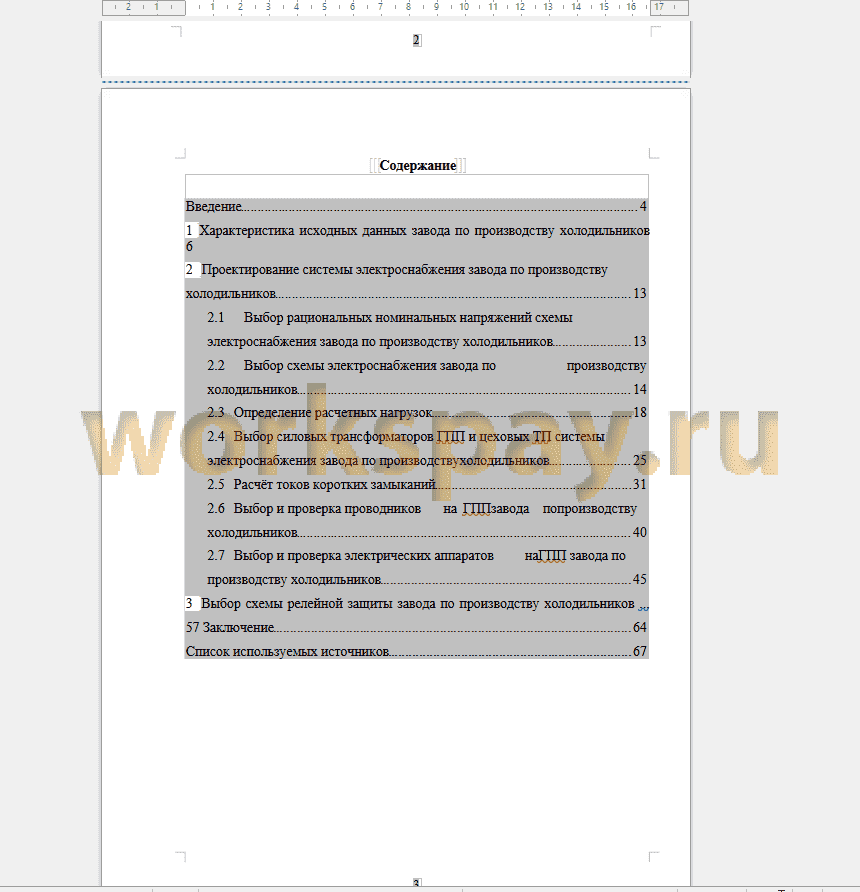

Введение 4

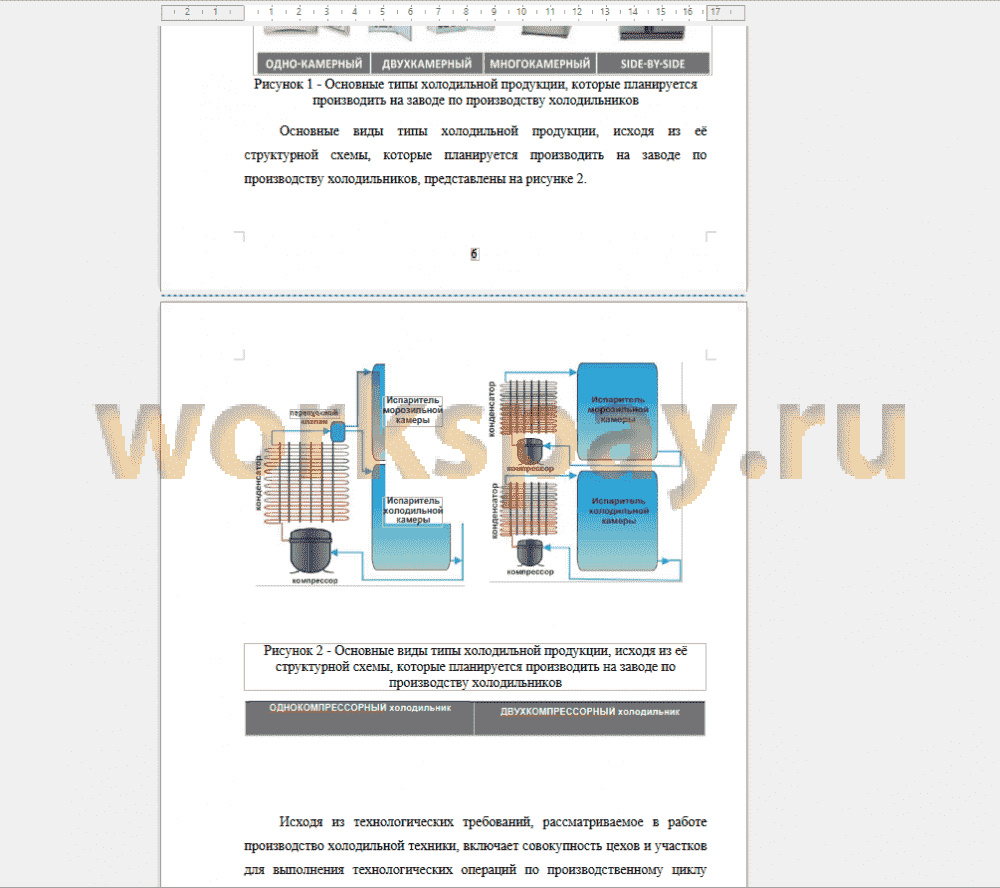

1 Характеристика исходных данных завода по производству холодильников 6
2 Проектирование системы электроснабжения завода по производству
холодильников 13
2.1 Выбор рациональных номинальных напряжений схемы
электроснабжения завода по производству холодильников 13
2.2 Выбор схемы электроснабжения завода по производству
холодильников 14
2.3 Определение расчетных нагрузок 18
2.4 Выбор силовых трансформаторов ГПП и цеховых ТП системы
электроснабжения завода по производству холодильников 25
2.5 Расчёт токов коротких замыканий 31
2.6 Выбор и проверка проводников на ГПП завода по производству
холодильников 40
2.7 Выбор и проверка электрических аппаратов на ГПП завода по
производству холодильников 45
3 Выбор схемы релейной защиты завода по производству холодильников ... 57 Заключение 64
Список используемых источников 67
Введение 4
1 Характеристика исходных данных завода по производству холодильников 6
2 Проектирование системы электроснабжения завода по производству
холодильников 13
2.1 Выбор рациональных номинальных напряжений схемы
электроснабжения завода по производству холодильников 13
2.2 Выбор схемы электроснабжения завода по производству
холодильников 14
2.3 Определение расчетных нагрузок 18
2.4 Выбор силовых трансформаторов ГПП и цеховых ТП системы
электроснабжения завода по производству холодильников 25
2.5 Расчёт токов коротких замыканий 31
2.6 Выбор и проверка проводников на ГПП завода по производству
холодильников 40
2.7 Выбор и проверка электрических аппаратов на ГПП завода по
производству холодильников 45
3 Выбор схемы релейной защиты завода по производству холодильников ... 57 Заключение 64
Список используемых источников 67
Бытовая техника прочно вошла в жизнь каждого человека. Она применяется как в промышленных масштабах, так и в хозяйственных целях, являясь незаменимым атрибутом научно-технического прогресса.
Развитие и усовершенствование отечественных предприятий по производству бытовой техники, тесно связано с внедрением современных технологий в данном направлении.
Основное направление для реализации в производстве продукции предприятий по производству бытовой техники - обеспечения изготовления качественной продукции при уменьшении затрат на энергоносители всех типов.
Одним из путей решения является усовершенствование данной составляющей путём модернизации основного оборудования и сетей в системе электроснабжения как данного предприятия, так и вне его.
«Основной целью работы является разработка проекта внешней системы электроснабжения завода по производству холодильников» [8].
«Объектом исследования в данной работе является завод по производству холодильников» [8].
«Предметом исследования в работе выступает электрическая часть системы электроснабжения завода по производству холодильников» [8].
«Для реализации основной цели работы, решаются следующие основные поставленные задачи» [6]:
• анализ исходных данных по объекту исследования с рассмотрением характеристик потребителей и технологического процесса завода по производству холодильников;
• определение расчетных нагрузок по отдельным цехам (подразделениям) и в целом по системе внешнего электроснабжения завода по производству холодильников;
• выбор количества, типа и номинальной мощности цеховых трансформаторов на питающей ПП1 и цеховых ТП в проектируемой системе внешнего электроснабжения завода по производству холодильников;
• анализ и выбор схемы для распределения электроэнергии по территории завода по производству холодильников;
• расчет токов короткого замыкания в максимальном режиме работы системы внешнего электроснабжения завода по производству холодильников;
• выбор электрических аппаратов и проводников на ГПП системы внешнего электроснабжения завода по производству холодильников;
• выбор схемы релейной защиты системы внешнего электроснабжения завода по производству холодильников.
Указанные основные мероприятия по проектированию системы внешнего электроснабжения завода по производству холодильников решаются в работе далее.
Развитие и усовершенствование отечественных предприятий по производству бытовой техники, тесно связано с внедрением современных технологий в данном направлении.
Основное направление для реализации в производстве продукции предприятий по производству бытовой техники - обеспечения изготовления качественной продукции при уменьшении затрат на энергоносители всех типов.
Одним из путей решения является усовершенствование данной составляющей путём модернизации основного оборудования и сетей в системе электроснабжения как данного предприятия, так и вне его.
«Основной целью работы является разработка проекта внешней системы электроснабжения завода по производству холодильников» [8].
«Объектом исследования в данной работе является завод по производству холодильников» [8].
«Предметом исследования в работе выступает электрическая часть системы электроснабжения завода по производству холодильников» [8].
«Для реализации основной цели работы, решаются следующие основные поставленные задачи» [6]:
• анализ исходных данных по объекту исследования с рассмотрением характеристик потребителей и технологического процесса завода по производству холодильников;
• определение расчетных нагрузок по отдельным цехам (подразделениям) и в целом по системе внешнего электроснабжения завода по производству холодильников;
• выбор количества, типа и номинальной мощности цеховых трансформаторов на питающей ПП1 и цеховых ТП в проектируемой системе внешнего электроснабжения завода по производству холодильников;
• анализ и выбор схемы для распределения электроэнергии по территории завода по производству холодильников;
• расчет токов короткого замыкания в максимальном режиме работы системы внешнего электроснабжения завода по производству холодильников;
• выбор электрических аппаратов и проводников на ГПП системы внешнего электроснабжения завода по производству холодильников;
• выбор схемы релейной защиты системы внешнего электроснабжения завода по производству холодильников.
Указанные основные мероприятия по проектированию системы внешнего электроснабжения завода по производству холодильников решаются в работе далее.
«В результате выполнения работы, проведена разработка проекта системы электроснабжения завода по производству холодильников, осуществляемая с целью ввода нового объекта в эксплуатацию в связи с производственной необходимостью» [14].
«Приведено описание и анализ технологического процесса, а также основных и вспомогательных подразделений, проектируемой системы электроснабжения нового завода по производству холодильников, с детальным их анализом и систематизацией по принадлежности к категориям надёжности, а также по условиям технологического процесса» [16].
Исходя из выходных технических данных на выполнение работы, с учётом справочных нормативных коэффициентов, проведён расчёт электрических нагрузок системы электроснабжения завода по производству холодильников.
В результате проведения выбора и проверок силовых трансформаторов для установки в системе электроснабжения завода по производству холодильников установлено следующее:
• питание проектируемой системы электроснабжения завода по
производству холодильников, целесообразно осуществить от главной понизительной подстанции (ГПП) с номинальными классами
напряжения 110/10 кВ;
• для питания проектируемой внешней системы электроснабжения завода по производству холодильников, на ГПП-110/10 кВ объекта проектирования целесообразно установить два силовых трансформатора номинальной мощностью 6300 кВА каждый (марки ТМН-6300/110);
• в системе внутреннего электроснабжения завода по производству холодильников, для питания нагрузки цехов и участков предприятия, предусмотрены три двухтрансформаторные подстанции ТП-10/0,4 кВ.
Установлено, что на цеховых ТП-1 и ТП-2 устанавливаются по два силовых трансформатора марки ТМГ-1000/10 У1, а на цеховой ТП-3 - два силовых трансформатора марки ТМГ-1600/10 У1.
Исходя из результатов проведённого сравнительного анализа, проведено аргументированное обоснование и выбраны рациональные схемы электрических соединений системы электроснабжения завода по производству холодильников:
• для применения в РУ-110 кВ питающей ГПП, принимается наиболее рациональная схема «Два блока с выключателями и неавтоматической перемычкой со стороны линий»;
• для применения в РУ-10 кВ питающей ГПП, принимается наиболее рациональная схема «Одна секционированная система шин»;
• для применения в распределительной сети 10 кВ, принимается наиболее рациональная схема «Радиальная схема с резервированием на секции шин источника питания (РУ-10 кВ ГПП)»;
• для применения на всех двухтрансформаторных ЦТП-10/0,4 кВ, питающих потребители 1 и 2 категории надёжности внутренней СЭС, принимается «Радиальная схема с резервированием на секции шин РУ-10 кВ и РУ-0,4 кВ».
Осуществлён расчёт следующих токов короткого замыкания в проектируемой системе электроснабжения завода по производству холодильников:
• максимальных токов трёхфазного КЗ на выводах трансформатора ГПП-110/10 кВ в максимальном режиме работы;
• минимальных токов двухфазного КЗ на выводах трансформатора ГИП-110/10 кВ в максимальном режиме работы;
• ударных токов трёхфазного КЗ на выводах трансформатора ГИП- 110/10 кВ в максимальном режиме работы.
Согласно полученным результатам, для питающих ВЛ-110 кВ принята марка сталеалюминевого провода АС-70/11.
Для питания цеховых ТП-10/0,4 кВ от сборных шин РУ-10 кВ Г1П1-35/10 кВ, выбраны и проверены сечения всех кабельных линий с использованием марки кабелей современного типа марки АСБ-10....
«Приведено описание и анализ технологического процесса, а также основных и вспомогательных подразделений, проектируемой системы электроснабжения нового завода по производству холодильников, с детальным их анализом и систематизацией по принадлежности к категориям надёжности, а также по условиям технологического процесса» [16].
Исходя из выходных технических данных на выполнение работы, с учётом справочных нормативных коэффициентов, проведён расчёт электрических нагрузок системы электроснабжения завода по производству холодильников.
В результате проведения выбора и проверок силовых трансформаторов для установки в системе электроснабжения завода по производству холодильников установлено следующее:
• питание проектируемой системы электроснабжения завода по
производству холодильников, целесообразно осуществить от главной понизительной подстанции (ГПП) с номинальными классами
напряжения 110/10 кВ;
• для питания проектируемой внешней системы электроснабжения завода по производству холодильников, на ГПП-110/10 кВ объекта проектирования целесообразно установить два силовых трансформатора номинальной мощностью 6300 кВА каждый (марки ТМН-6300/110);
• в системе внутреннего электроснабжения завода по производству холодильников, для питания нагрузки цехов и участков предприятия, предусмотрены три двухтрансформаторные подстанции ТП-10/0,4 кВ.
Установлено, что на цеховых ТП-1 и ТП-2 устанавливаются по два силовых трансформатора марки ТМГ-1000/10 У1, а на цеховой ТП-3 - два силовых трансформатора марки ТМГ-1600/10 У1.
Исходя из результатов проведённого сравнительного анализа, проведено аргументированное обоснование и выбраны рациональные схемы электрических соединений системы электроснабжения завода по производству холодильников:
• для применения в РУ-110 кВ питающей ГПП, принимается наиболее рациональная схема «Два блока с выключателями и неавтоматической перемычкой со стороны линий»;
• для применения в РУ-10 кВ питающей ГПП, принимается наиболее рациональная схема «Одна секционированная система шин»;
• для применения в распределительной сети 10 кВ, принимается наиболее рациональная схема «Радиальная схема с резервированием на секции шин источника питания (РУ-10 кВ ГПП)»;
• для применения на всех двухтрансформаторных ЦТП-10/0,4 кВ, питающих потребители 1 и 2 категории надёжности внутренней СЭС, принимается «Радиальная схема с резервированием на секции шин РУ-10 кВ и РУ-0,4 кВ».
Осуществлён расчёт следующих токов короткого замыкания в проектируемой системе электроснабжения завода по производству холодильников:
• максимальных токов трёхфазного КЗ на выводах трансформатора ГПП-110/10 кВ в максимальном режиме работы;
• минимальных токов двухфазного КЗ на выводах трансформатора ГИП-110/10 кВ в максимальном режиме работы;
• ударных токов трёхфазного КЗ на выводах трансформатора ГИП- 110/10 кВ в максимальном режиме работы.
Согласно полученным результатам, для питающих ВЛ-110 кВ принята марка сталеалюминевого провода АС-70/11.
Для питания цеховых ТП-10/0,4 кВ от сборных шин РУ-10 кВ Г1П1-35/10 кВ, выбраны и проверены сечения всех кабельных линий с использованием марки кабелей современного типа марки АСБ-10....
