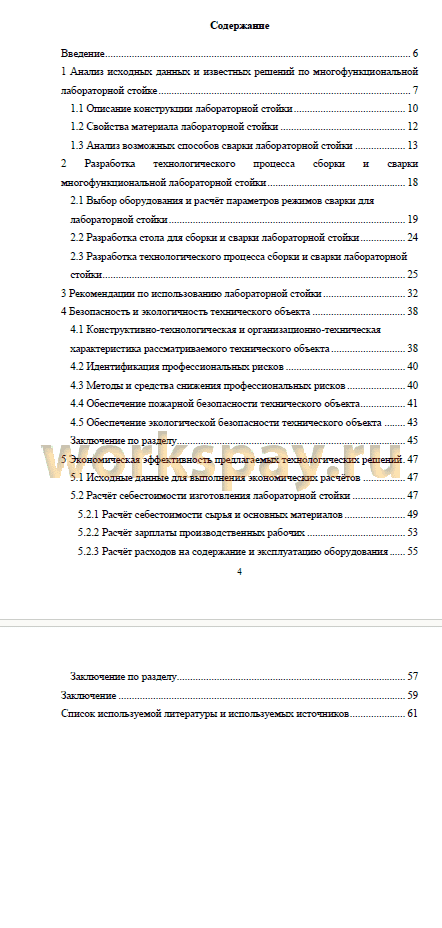

Аннотация 2
Введение 6
1 Анализ исходных данных и известных решений по многофункциональной
лабораторной стойке 7
1.1 Описание конструкции лабораторной стойки 10
1.2 Свойства материала лабораторной стойки 12
1.3 Анализ возможных способов сварки лабораторной стойки 13
2 Разработка технологического процесса сборки и сварки
многофункциональной лабораторной стойки 18
2.1 Выбор оборудования и расчёт параметров режимов сварки для
лабораторной стойки 19
2.2 Разработка стола для сборки и сварки лабораторной стойки 24
2.3 Разработка технологического процесса сборки и сварки лабораторной
стойки 25
3 Рекомендации по использованию лабораторной стойки 32
4 Безопасность и экологичность технического объекта 38
4.1 Конструктивно-технологическая и организационно-техническая
характеристика рассматриваемого технического объекта 38
4.2 Идентификация профессиональных рисков 40
4.3 Методы и средства снижения профессиональных рисков 40
4.4 Обеспечение пожарной безопасности технического объекта 41
4.5 Обеспечение экологической безопасности технического объекта 43
Заключение по разделу 45
5 Экономическая эффективность предлагаемых технологических решений 47
5.1 Исходные данные для выполнения экономических расчётов 47
5.2 Расчёт себестоимости изготовления лабораторной стойки 47
5.2.1 Расчёт себестоимости сырья и основных материалов 49
5.2.2 Расчёт зарплаты производственных рабочих 53
5.2.3 Расчёт расходов на содержание и эксплуатацию оборудования 55
Заключение по разделу 57
Заключение 59
Список используемой литературы и используемых источников 61
В настоящее время известны лабораторные телескопические стойки, которые нашли широкое применение для сварщиков. Они позволяют крепить различное сварочное оборудование, что объясняется простотой конструкции и эксплуатации.
При подготовке бакалавров по направлению 15.03.01 по профилю «Технология сварочного производства и инженерии поверхностей» на кафедре «Сварка, обработка материалов давлением и родственные процессы» (СОМДиРП) учебным планом предусмотрено восемь дисциплин, в которых предусмотрено проведение лабораторных работ. Это предполагает использование специального лабораторного оборудования в соответствии с наименованием дисциплин.
Исходя из этого, возрастает потребность в лабораторном оборудовании, что требует всё больше и больше их производить.
В настоящее время для изготовления пробных конструкций лабораторного оборудования принято решение использовать телескопические стойки. В связи со сложным экономическим положением в современных условиях на кафедре принято решение организовать изготовление многофункционального лабораторного оборудования непосредственно силами студентов и сотрудников кафедры.
Для обеспечения потребности всех дисциплин при подготовке бакалавров по профилю «Технологии сварочного производства и инженерии поверхностей» возникает необходимость кафедре располагать большими финансовыми возможностями, что в современных условиях экономики страны выполнить не возможно. Поэтому кафедра принимает решение вести разработку лабораторного оборудования и его изготовления своими силами.
Таким образом, цель работы заключается в снижении затрат при изготовлении конструкции многофункциональной лабораторной стойки.
При подготовке бакалавров по направлению 15.03.01 «Машиностроение» по профилю «Технология сварочного производства и инженерии поверхностей» учебным планом предусмотрено восемь дисциплин, в которых проводятся лабораторные работы. Это предполагает использование специального лабораторного оборудования.
Для снижения материальных затрат при подготовке бакалавров кафедра «СОМДиРП» проектирует силами студентов и преподавателей специальную регулируемую многофункциональную лабораторную стойку ЛС-1.
Лабораторная стойка - это сварная конструкция, которая выполнена из двух стальных труб с тремя опорами. Телескопическая стойка позволяет производить сварку во всех пространственных положениях: нижнем, вертикальном и потолочном. Кроме этого, при доработке специальными дополнительными узлами расширяются её возможности.
Для сборки и сварки лабораторной стойки ЛС-1 используется ручная дуговая сварка покрытыми электродами.
В результате работы спроектирован технологический процесс сборки и сварки стойки. Для этого произведён выбор сварочного оборудования. Организован сварочный пост. Систематизированы материалы по расчёту параметров режимов сварки, который рекомендуется использоваться студентами.
В работе приведено подробное описание технологических операций при изготовлении стойки.
Более того, в выпускной квалификационной работе даны рекомендации по использованию лабораторной стойки для крепления контактной машины, для автоматической сварки сжатой дугой и свободной дугой неплавящимся электродом, для ручной дуговой сварки покрытыми электродами, для механизированной сварки плавящимся электродом, для аргонодуговой сварки, для проведения научно-исследовательских работ студентов и для сварки неповоротной трубы.
В разделе безопасность и экологичность технического объекта определены профессиональные риски и предложены методы и средства их снижения.
В разделе экономической эффективности предлагаемых технологических решений разработана калькуляция себестоимости многофункциональной лабораторной стойки ЛС-1.
Себестоимость изготовления стойки составляет 8726,8345 рублей.
На основании вышеизложенного следует считать поставленную цель достигнутой.
Результаты выпускной квалификационной работы могут быть рекомендованы для внедрения в Приволжском федеральном округе.
