Аннотация 2
Введение 4
1 Выбор схемы электроснабжения ДК 9
2 Расчет нагрузок по зданию ДК 11
3 Обеспечение электроприемников электрической энергией в соответствии с требованиями к надежности электроснабжения и качеству электроэнергии . 14
4 Выбор параметров системы заземления (зануления) и молниезащиты 20
5 Выбор типа, класса проводников и осветительной арматуры 25
6 Расчет количества светильников в системах рабочего и аварийного
освещения 44
7 Выбор резервных источников электроэнергии 47
Заключение 51
Список используемой литературы 53
Строительство дома культуры в селе Ярово предполагается на улице Коммунистической на специально отведенной под это территории. На рисунке 1 показано место размещения будущего дома культуры на карте местности.
Дом культуры (ДК) со зрительным залом на 300 мест, библиотекой и кружками дополнительного образования рассчитан для работы только в одну смену.
ДК рассчитан на 389 человек, из них зрительный зал рассчитан на 300 человек, помещения кружковых - на 69 человек, читальный зал - на 20 человек.
Здание приспособлено для пользования людьми с ограниченными физическими возможностями (инвалидами).
Внутреннее пространство разделено на несколько функциональных
блоков:
• входная группа с гардеробами;
• зрительный зал на 300 человек;
• помещения клубной части (кружковые);
• блок библиотеки;
• административные помещения.
На первом этаже распложена входная группа:
• гардероб для верхней одежды;
• помещение охраны с пожарным постом;
• касса;
• с/у посетителей.
В холле расположено помещение кассы. Кассовая кабина оснащена кассовым аппаратом и огнестойким сейфом.
Для обеспечения комплексной безопасности ДК оборудовано помещением охраны и пожарного поста с круглосуточным прибыванием дежурного персонала.
Для верхней одежды посетителей предусмотрены вешалки на 30 крючков каждая.
Обслуживание гардероба осуществляется персоналом ДК (гардеробщицей).
В холле имеются диваны для посетителей, журнальные столики.
Зрительный зал имеет следующий набор вспомогательных помещений: актовый зал на 300 мест, эстрада, две артистические, костюмерная, светоаппаратная, видеопрроекторная, звукоаппаратная, звукорежисерская, костюмерная.
Зрительный зал ДК предназначен для показа фильмов, выступлений небольших профессиональных и самодеятельных коллективов, проведения собраний. Зал оснащён современной мебелью и оборудованием.
Зрительный зал запроектирован на 300 мест с двумя боковыми проходами. Зрительские места располагаются прямолинейными рядами.
Количество рядов - 15.
Цель бакалаврской работы заключалась в проектировании системы электроснабжения дома культуры, отвечающей требованиям надежности и безопасности.
По степени надежности электроснабжения электроприемники клуба относятся к III категории, за исключением пожарной и охранной сигнализации, аварийного освещения, вентиляторов дымоудаления, противопожарных устройств. Основным источником питания является вновь построенная ТП, а резервным для потребителей первой категории дизельная электростанция. Кабели от ТП и ДЭС до ВРУ здания выбраны с изоляцией из сшитого полиэтилена.
Основными электроприемниками здания являются технологическое оборудование, освещение, системы общеобменной и противодымной вентиляции.
Суммарная расчетная нагрузка по зданию дома культуры составила 131 кВт.
Электроприёмники подключаются к шинам вводно-распределительного устройства через однополюсные и трёхполюсные автоматические выключатели, которые снабжены электромагнитными и тепловыми расцепителями для защиты оборудования от коротких замыканий и токовых перегрузок.

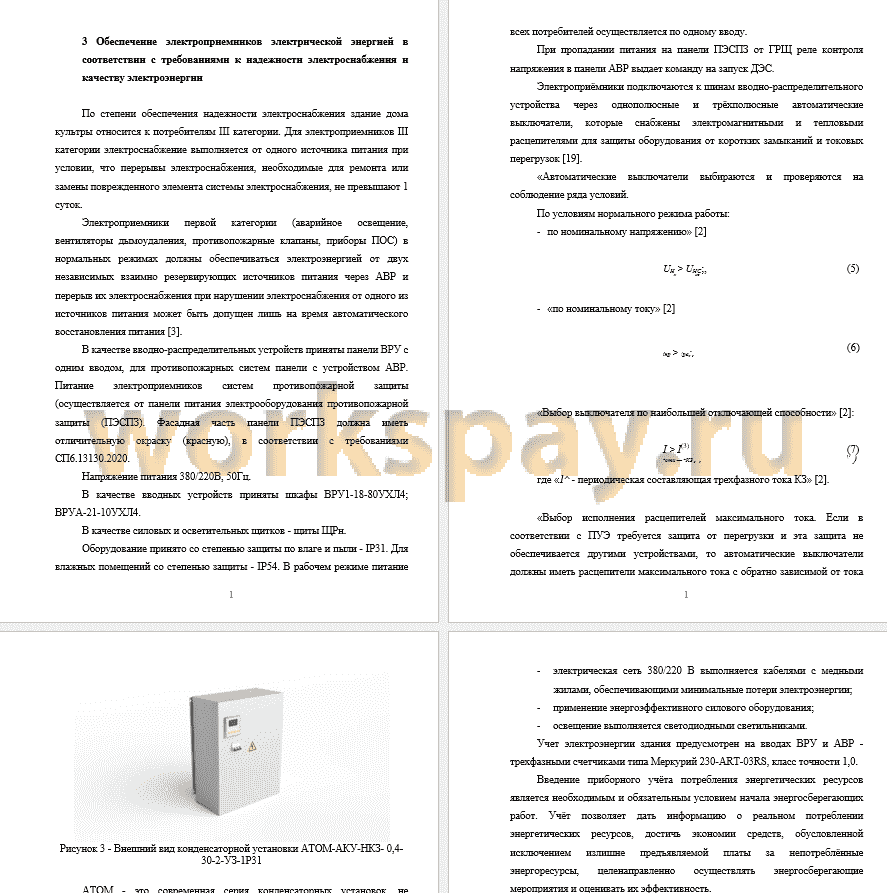

Для компенсации реактивной мощности предусмотрено компенсирующее устройство с автоматическим регулированием типа АТОМ- АКУ-НКЗ мощностью 30 квар.
Основными энергосберегающими мероприятиями является выбор энергоэффективного электрооборудования, светодиодных светильников и систем автоматического управления вентиляцией.
Тип системы заземления в здании выбран -TN-C-S.
Для электроустановок принято общее заземляющее устройство с сопротивлением растекания заземлителя не более 4Ом. В работе выполнен расчет системы заземления. Заземляющее устройство выполняется из стальных электродов, забиваемых в дно траншеи на глубине 0,5м от поверхности земли. В траншее электроды соединяются полосовой оцинкованной сталью сваркой.
Броня проектируемых кабелей присоединяется к заземляющему устройству.
На вводе в здание выполнена главная система уравнивания потенциалов, соединяющая между собой защитный проводник (РЕ-проводник) питающей линии, заземляющий проводник, присоединенный к повторному заземляющему устройству, металлические трубы инженерных коммуникаций, входящих в здание.
В качестве молниеприемника здания ДК используется металлическая сетка из оцинкованной стали диаметром 10мм. Размер ячеек не более 10*10м. Сетка прокладывается по кровле и присоединяется к наружному контуру заземления.
Выбор сечения кабелей 0,4кВ произведён по условию нагрева током нагрузки с последующей проверкой по допустимой потере напряжения и условию срабатывания защитного аппарата при однофазном коротком замыкании в сети до 1000В.
Максимальная потеря напряжения в цепях освещения и розеток не превышает 3%, в силовых цепях - 5%.
Питающие, распределительные сети, сети рабочего освещения выполнены кабелем 1П1Гнг(А)-НБ. Питание противопожарных устройств и сетей аварийного освещения выполнено кабелем ППГнг(А)-БКНБ.
В работе выполнен расчет рабочего освещения. В качестве источников света приняты светодиодные светильники.
Для электроприемников I категории надежности выбран дизельный генератор марки АД-100-Т400 в металлическом контейнере.
