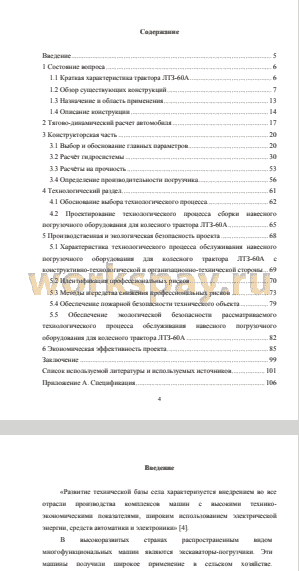

Аннотация 2
Abstract 3
Введение 5
1 Состояние вопроса 6
1.1 Краткая характеристика трактора ЛТЗ-60А 6
1.2 Обзор существующих конструкций 7
1.3 Назначение и область применения 13
1.4 Описание конструкции 14
2 Тягово-динамический расчет автомобиля 17
3 Конструкторская часть 20
3.1 Выбор и обоснование главных параметров 20
3.2 Расчёт гидросистемы 30
3.3 Расчёты на прочность 53
3.4 Определение производительности погрузчика 56
4 Технологический раздел 61
4.1 Обоснование выбора технологического процесса 62
4.2 Проектирование технологического процесса сборки навесного
погрузочного оборудования для колесного трактора ЛТЗ-60А 65
5 Производственная и экологическая безопасность проекта 68
5.1 Характеристика технологического процесса обслуживания навесного
погрузочного оборудования для колесного трактора ЛТЗ-60А с
конструктивно-технологической и организационно-технической стороны . .. 69
5.2 Идентификация профессиональных рисков 70
5.3 Методы и средства снижения профессиональных рисков 73
5.4 Обеспечение пожарной безопасности технического объекта 79
5.5 Обеспечение экологической безопасности рассматриваемого
технологического процесса обслуживания навесного погрузочного оборудования для колесного трактора ЛТЗ-60А 82
6 Экономическая эффективность проекта 85
Заключение 99
Список используемой литературы и используемых источников 101
Приложение А. Спецификация 106
«Развитие технической базы села характеризуется внедрением во все отрасли производства комплексов машин с высокими технико-экономическими показателями, широким использованием электрической энергии, средств автоматики и электроники» [4].
В высокоразвитых странах распространенным видом
многофункциональных машин являются экскаваторы-погрузчики. Эти машины получили широкое применение в сельском хозяйстве. Мобильность в передвижении, многофункциональность в использовании, превращают погрузчик в фаворита сельскохозяйственной техники. Увеличение объемов работ в АПК, привело к увеличению спроса на универсальные многофункциональные машины, которые одновременно совмещают функции нескольких машин.
При помощи погрузочного оборудования проводятся погрузочно-разгрузочные работы с сыпучими и мелкокусковыми материалами, грузами.
Эта машина сочетает в себе большие возможности в копании, подъемов грузов, перемещении сыпучих материалов и грузов сельскохозяйственного, и не только, назначения.
Универсально-пропашные тракторы ЛТЗ-60А/АБ предназначены для: возделывания пропашных культур; пахоты сплошной культивации и других работ общего назначения; посева зерновых и трав; уборки пропашных и колосовых культур; выполнения транспортных и погрузоразгрузочных работ.
Трактор агрегатируется более чем со 132 машинами и орудиями, охватывающими весь комплекс сельхозработ. Тяговый класс трактора - 1,4.
«Среди достоинств трактора ЛТЗ-60А можно отметить легкое рулевое управление, полный реверс на все передачи, устойчивость хода и маневренность. Автоматическое подключение переднего моста положительно отражается на характеристиках пробуксовки задних ведущих колес» [4].
Работоспособность техники сельскохозяйственного назначения должна определяться совокупность рациональной эксплуатацией.
В данной работе был проведен широкий анализ научной литературы, документации на базовую машину и прочих источников. В ВКР представлена разработка погрузчика сельскохозяйственного назначения широкого спектра действия. Разрабатываемая конструкция обладает рядом интересных инженерных решений:
- конструкция погрузчика позволяет быстро и легко установить или демонтировать его, что обеспечивает возможность: использования трактора как пропашного, так и в составе погрузчика, круглогодично; использования трактора как транспортного средства без демонтажа манипулятора; обслуживания трактора и погрузчика одним оператором;
- высокая производительность гидроманипулятора и наличие сменных рабочих органов позволит рационально использовать погрузчик на таких работах, как погрузка и выгрузка кормов, в том числе силоса, сенажа, соломистых органических удобрений, рулонов сена и рулонов сена в герметичной упаковке, сыпучих грузов, штучных и затаренных грузов, при производстве монтажных и строительных работ, рытье траншей, канав и ям, сгребании погружаемого материала, очистке дорог и легких планировочных работах;
- конструкция двухчелюстного ковша обеспечивает оптимальное усилие внедрения в материал (например, комбикорм), а зубчатые края челюстей надежно удерживают предметы;
- быстросъемная монтажная рама;
- система стабилизации ковша позволяет минимизировать потери материалов при движении погрузчика, тем самым увеличивает производительность;
- сочлененная конструкция рамы позволяет уменьшить радиус поворота, что делает погрузчик идеально подходящим для использования в условиях ограниченного пространства работы;
- совершенная геометрия ракушки гарантирует хорошую проникаемость и великолепные копательные свойства;
- основание ковша с бронзовыми втулками гарантирует долгую и бесперебойную работу.
Также в ходе выполнения дипломного проекта было сделано следующее:
- произведен тяговый расчет, баланс мощности, проведено определение основных параметров погрузочного оборудования, расчет выглубляющего усилия, выполнен расчет гидросистемы, также и расчеты на прочность;
- выполнено обоснование выбора технологического процесса, определена трудоемкость сборки, составлен технологический процесс сборки навесного погрузочного оборудования для колесного трактора ЛТЗ-60А;
- рассмотрены вопросы, касающиеся обеспечения безопасности, экологичности проекта;
- определена целесообразность разработки навесного погрузочного оборудования для колесного трактора ЛТЗ -60А с экономической стороны.
