Аннотация
Введение 4
1.1 Анализ назначения и условий эксплуатации детали 5
1.2 Анализ технологичности детали 6
1.3 Анализ характеристик типа производства 7
1.4 Формулировка задач работы 9
2 Разработка технологической части 11
2.1 Выбор и проектирование заготовки 11
2.2 Проектирование плана изготовления детали 19
2.3 Выбор средств технологического оснащения 20
2.4 Расчет режимов резания и нормирование 23
3 Проектирование специальных средств оснащения 25
3.1 Проектирование самоцентрирующих тисков 25
3.2 Проектирование токарного резца 32
4 Безопасность и экологичность технического объекта 35
4.1 Конструктивно-технологическая характеристика технического
объекта 35
4.2 Идентификация профессиональных рисков 36
4.3 Методы и средства снижения профессиональных рисков 37
4.4 Обеспечение пожарной безопасности технического объекта 39
4.5 Обеспечение экологической безопасности объекта 41

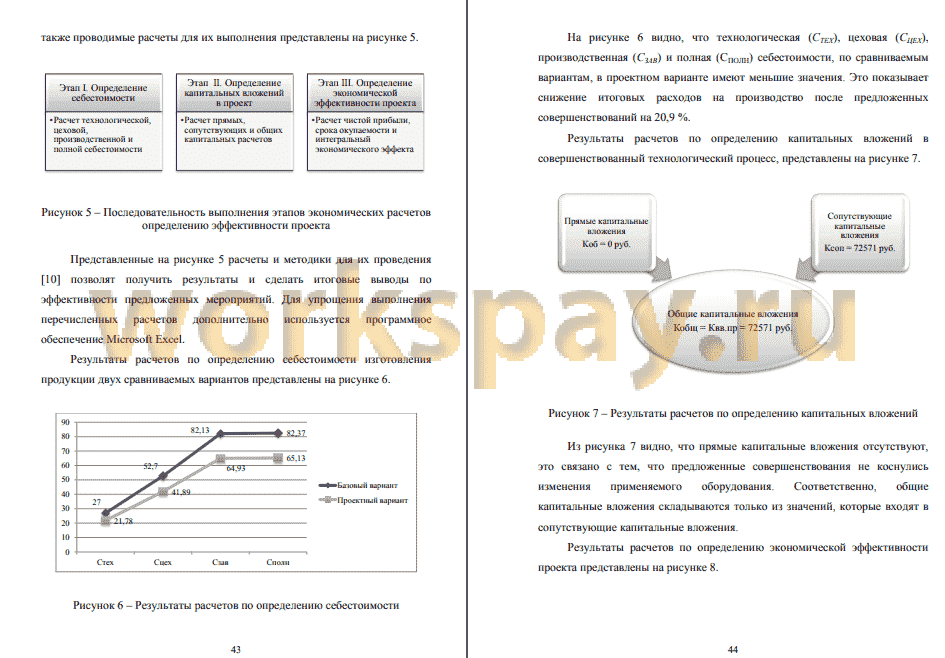

5 Экономическая эффективность работы 42
Заключение 46
Список используемых источников 47
Приложение А Технологическая документация 50
Приложение Б Спецификации к сборочным чертежам 59

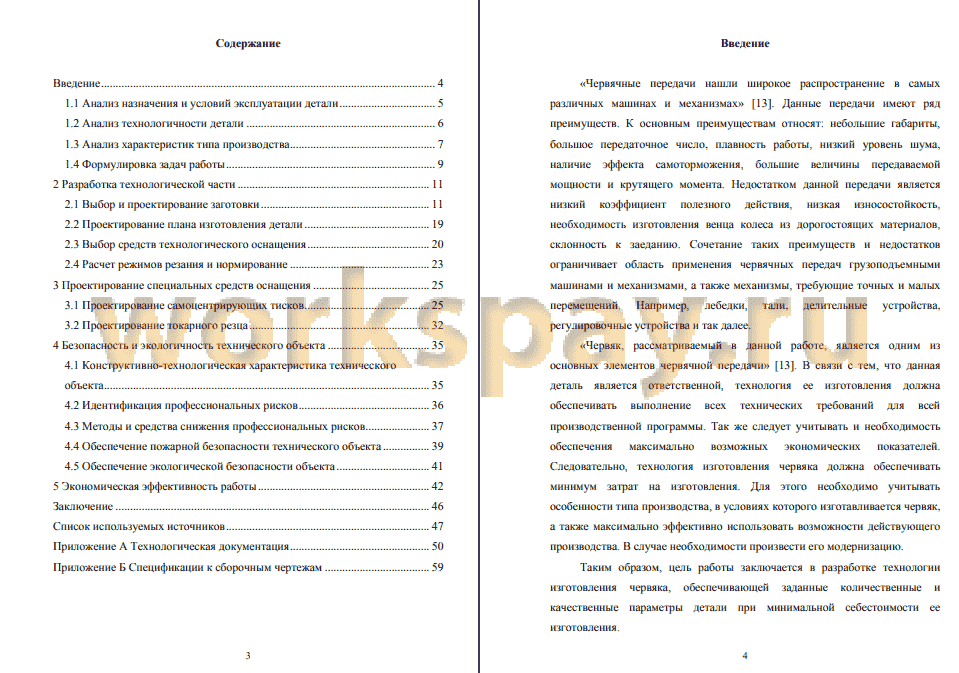

«Червячные передачи нашли широкое распространение в самых различных машинах и механизмах». Данные передачи имеют ряд преимуществ. К основным преимуществам относят: небольшие габариты, большое передаточное число, плавность работы, низкий уровень шума, наличие эффекта самоторможения, большие величины передаваемой мощности и крутящего момента. Недостатком данной передачи является низкий коэффициент полезного действия, низкая износостойкость, необходимость изготовления венца колеса из дорогостоящих материалов, склонность к заеданию. Сочетание таких преимуществ и недостатков ограничивает область применения червячных передач грузоподъемными машинами и механизмами, а также механизмы, требующие точных и малых перемещений. Например, лебедки, тали, делительные устройства, регулировочные устройства и так далее.
«Червяк, рассматриваемый в данной работе, является одним из основных элементов червячной передачи». В связи с тем, что данная деталь является ответственной, технология ее изготовления должна обеспечивать выполнение всех технических требований для всей производственной программы. Так же следует учитывать и необходимость обеспечения максимально возможных экономических показателей. Следовательно, технология изготовления червяка должна обеспечивать минимум затрат на изготовления. Для этого необходимо учитывать особенности типа производства, в условиях которого изготавливается червяк, а также максимально эффективно использовать возможности действующего производства. В случае необходимости произвести его модернизацию.
Таким образом, цель работы заключается в разработке технологии изготовления червяка, обеспечивающей заданные количественные и качественные параметры детали при минимальной себестоимости ее изготовления.
Достижение цели работы, которая заключается в «разработке технологии изготовления червяка, обеспечивающей заданные количественные и качественные параметры детали при минимальной себестоимости изготовления», обеспечивается следующими
мероприятиями.
Сформулированы основные задачи работы, решение которых позволило достичь требуемой цели. «Для их формулирования произведен анализ имеющихся данных и типа производства, в условиях которого изготавливается деталь».
Спроектирована технология изготовления детали. «Для этого решены задачи проектирования заготовки, разработки плана изготовления детали, выбора средств технологического оснащения и расчета режимов резания и нормирования». По результатам анализа данного этапа работы были выявлены наиболее проблемные места базового техпроцесса.
Произведено проектирование специальных средств технологического оснащения самоцентрирующих тисков и токарного резца. Проектирование самоцентрирующих тисков позволило сократить время выполнения фрезерно-центровальной операции за счет механизации процесса. Проектирование токарного резца позволило устранить проблемы с качеством обработки на токарных операциях за счет изменения его конструкции.
Выявлены опасные и вредные производственные факторы, действующие на работников производства, предложены мероприятия по устранению их влияния. Оценена пожарная безопасность на производстве, а также влияние производственного процесса на экологию.
Рассчитаны основные экономические показатели предлагаемой технологии изготовления детали и мероприятий по ее совершенствованию. В результате чего было выявлено, что предлагаемые технические решения по совершенствованию технологии следует считать эффективными.
