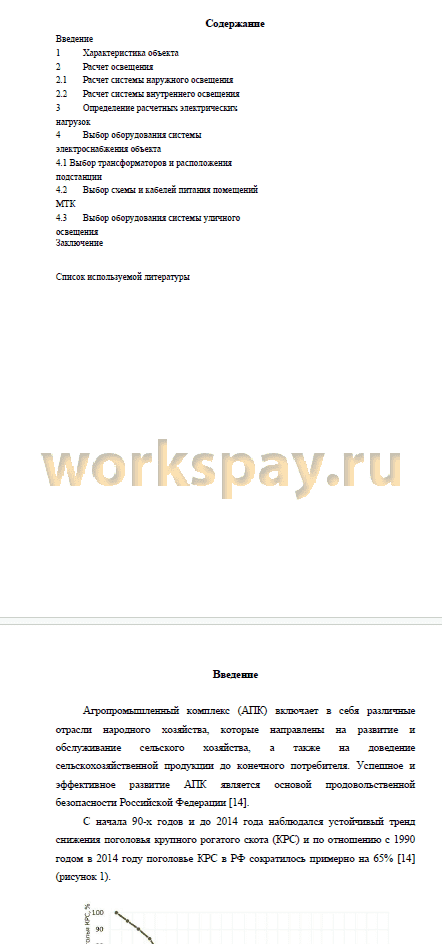

Введение 4
1 Характеристика объекта 6
2 Расчет освещения 22
2.1 Расчет системы наружного освещения 23
2.2 Расчет системы внутреннего освещения 33
3 Определение расчетных электрических нагрузок 45
4 Выбор оборудования системы электроснабжения объекта 52
4.1 Выбор трансформаторов и расположения подстанции 52
4.2 Выбор схемы и кабелей питания помещений МТК 64
4.3 Выбор оборудования системы уличного освещения 69
Заключение 75
Список используемой литературы 78
Агропромышленный комплекс (АПК) включает в себя различные отрасли народного хозяйства, которые направлены на развитие и обслуживание сельского хозяйства, а также на доведение сельскохозяйственной продукции до конечного потребителя. Успешное и эффективное развитие АПК является основой продовольственной безопасности Российской Федерации [14].
С начала 90-х годов и до 2014 года наблюдался устойчивый тренд снижения поголовья крупного рогатого скота (КРС) и по отношению с 1990 годом в 2014 году поголовье КРС в РФ сократилось примерно на 65% [14] (рисунок 1).
Развитие АПК связано с государственной стратегией, уровнем финансирования, технических возможностей производства и исторических условий развития. По мнению ряда ученых основой устойчивого и быстрого развития АПК выступает цифровизация и роботизация производственных процессов, использование IT-решений, внедрение гражданских беспилотных технологий.
В 2012 году была принята Государственная программа развития сельского хозяйства и регулирования рынков сельскохозяйственной продукции, сырья и продовольствия [9], которая способствовала росту и развитию АПК в регионах РФ. В настоящее время наблюдается относительно не высокий рост АПК, согласно данным исследования представленным в [2] (таблица 1), в настоящее время производство сырого молока не достигло порогового значения (столбец 7 таблица 1) указанного в [9], что говорит о необходимости увеличения производства сырого молока в РФ, в том числе и за счет строительства новых, современных и высокоавтоматизированных молочно-товарных комплексов.
Таким образом, выпускная квалификационная работа, направленная на разработку проекта электроснабжения молочно-товарного комплекса на 400 голов, является актуальной, так как затрагивает стратегически важную для России отрасль АПК - производство сырого молока.
Объектом выпускной квалификационной работы (ВКР) является молочно-товарный комплекс на 400 голов.
...
Выпускная квалификационная работа, направлена на разработку проекта электроснабжения молочно-товарного комплекса на 400 голов. Обоснование актуальности темы ВКР представлено во введении. Тема ВКР является актуальной, так как затрагивает стратегически важную для России отрасль АПК - производство сырого молока.
Решение первой задачи ВКР выполнено в первом разделе. Дана краткая характеристика объекта ВКР - молочно-товарного комплекса на 400 голов. Определен генеральный план объекта ВКР и определены помещения входящие в состав МТФ и их площадь. Общая площадь территории занимаемой МТФ составляет 39484,56 м2, а расчетная выработка сырого молока 3400000 кг/год.
Представлено краткое описание технологического процесса получения на объекте готовой продукции - сырого молока.
Согласно генеральному плану молочно-товарного комплекса определены площади каждого помещения, которые будут использованы при расчете системы внутреннего освещения.
Для определения расчетной нагрузки МТК и выбору соответствующего оборудования системы электроснабжения определены установленные мощности каждого помещения МТК. Также определено суммарное значение установленной мощности всего объекта без учета мощности систем наружного и внутреннего освещения. Суммарное значение установленной мощности МТ Установлено, что объект ВКР относится к потребителям I (первой) категории надежности электроснабжения. Также определено, что МТК должен МТз=552 источник питания.
В рамках выполнения второго раздела выпускной квалификационной работы выполнен расчет систем уличного и внутреннего освещения молочно-товарного комплекса на 400 голов КРС.
Расчет систем внутреннего и наружного освещений выполнен с использованием специализированного программного продукта распространяемого бесплатно DIALux evo. Главным преимуществом использования данного продукта является простота получения лицензии для выполнения расчетов систем освещения.
Для системы уличного освещения территории МТК выбраны светильники производства ООО «Световые Технологии» марки FREGAT LED . Общее число светильников уличного освещения 100 шт. Светильники устанавливаются на опоры марки ОГК-10(1) с использованием кронштейна К1-2,0-1,0-1-1. Светильники марки FREGAT LED 35W имеют функцию управления освещением по протоколу DALI, что позволит в процессе эксплуатации снизить затраты на электрическую энергию потребляемую системой уличного освещения.
Расчет системы внутреннего освещения подробно выполнен в программе DIALux evo для помещения коровника на 100 голов КРС. По результатам данного расчета приняты к установке светодиодные светильники марки SLICK.PRS AGRO LED 45 мощностью 40 Вт. Данные светильники предназначены для использования на предприятиях агропромышленного комплекса. Уровень освещенности помещения коровника на 100 голов определялся на основании научных работ связывающих уровень нормируемой освещенности с уровнями надоев. Исходя их этого среднее значение освещенности, создаваемое спроектированной системы, составляет 200 лк.
Для расчета системы внутреннего освещения других помещений МТК использована методика позволяющая скорректировать удельную мощность системы освещения с учетом перехода от утилитарных установок освещения к светодиодным.
Для помещений, не относящихся к содержанию поголовья КРС принято использование светодиодного светильника марки ALS.PRS UNI LED 1200 производства ООО «Световые Технологии».

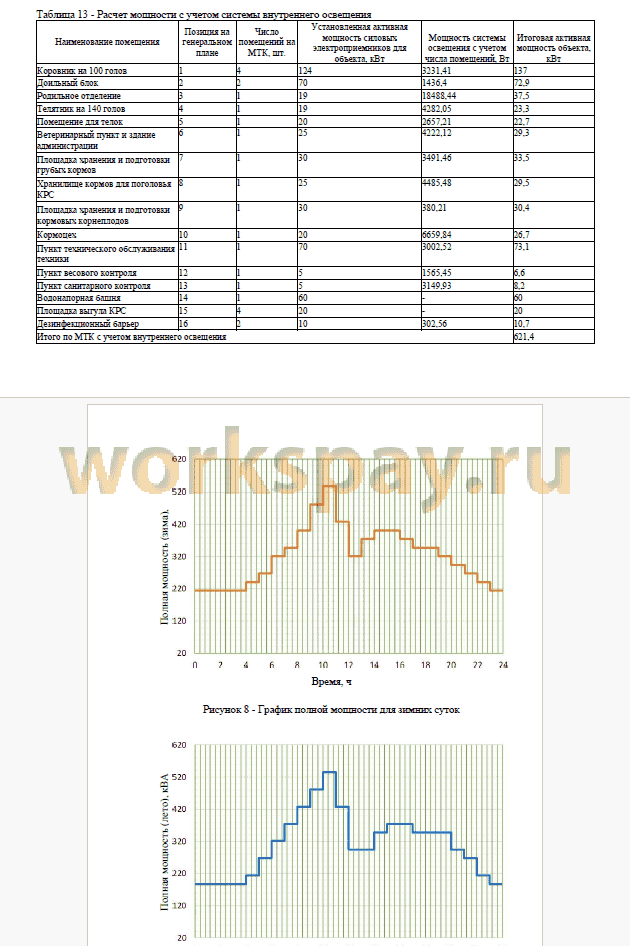

В третьем разделе выпускной квалификационной работы определены значения расчетных значений полной и активной мощности в целом по МТК.
...
