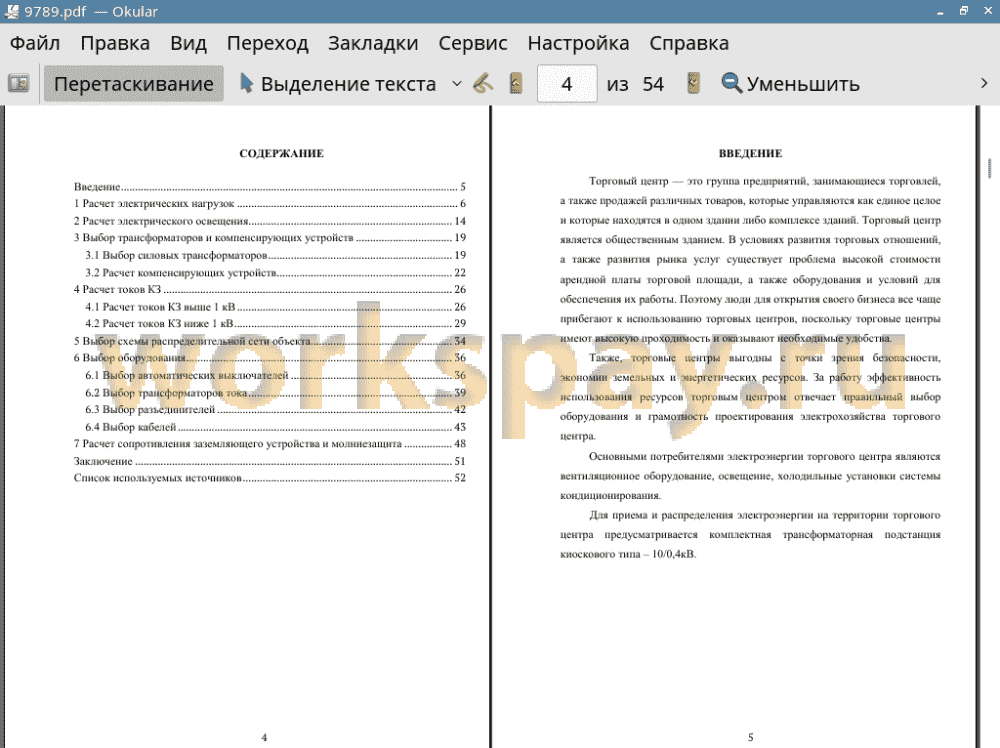

Аннотация 2
Введение 5
1 Расчет электрических нагрузок 6
2 Расчет электрического освещения 14
3 Выбор трансформаторов и компенсирующих устройств 19
3.1 Выбор силовых трансформаторов 19
3.2 Расчет компенсирующих устройств 22
4 Расчет токов КЗ 26
4.1 Расчет токов КЗ выше 1 кВ 26
4.2 Расчет токов КЗ ниже 1 кВ 29
5 Выбор схемы распределительной сети объекта 34
6 Выбор оборудования 36
6.1 Выбор автоматических выключателей 36
6.2 Выбор трансформаторов тока 39
6.3 Выбор разъединителей 42
6.4 Выбор кабелей 43
7 Расчет сопротивления заземляющего устройства и молниезащита 48
Заключение 51
Список используемых источников 52
Торговый центр — это группа предприятий, занимающиеся торговлей, а также продажей различных товаров, которые управляются как единое целое и которые находятся в одном здании либо комплексе зданий. Торговый центр является общественным зданием. В условиях развития торговых отношений, а также развития рынка услуг существует проблема высокой стоимости арендной платы торговой площади, а также оборудования и условий для обеспечения их работы. Поэтому люди для открытия своего бизнеса все чаще прибегают к использованию торговых центров, поскольку торговые центры имеют высокую проходимость и оказывают необходимые удобства.
Также, торговые центры выгодны с точки зрения безопасности, экономии земельных и энергетических ресурсов. За работу эффективность использования ресурсов торговым центром отвечает правильный выбор оборудования и грамотность проектирования электрохозяйства торгового центра.
Основными потребителями электроэнергии торгового центра являются вентиляционное оборудование, освещение, холодильные установки системы кондиционирования.
Для приема и распределения электроэнергии на территории торгового центра предусматривается комплектная трансформаторная подстанция киоскового типа - 10/0,4кВ.
В данной ВКР спроектирована система электрооборудования и электрохозяйства торгового центра.
При проектировании первом шагом был расчет электрических нагрузок торгового центра. Электроприемники были разделены на соответствующие группы, которые подключались к щитам, приведенные в таблице 1.1. К данным щитам выбраны соответствующие кабели и автоматы, приведенные в таблице 5.6. Далее по рассчитанным нагрузкам была проведена компенсация реактивной мощности с использованием УКРМ, для повышения коэффициента мощности, а также для снижения затрат на электрооборудование торгового центра, которое было рассчитано в последующих пунктах. Получив итоговые нагрузки, был проведен выбор трансформаторов. Для приема и распределения электроэнергии на территории торгового центра была принята комплектная трансформаторная подстанция киоскового типа - 10/0,4кВ с двумя трансформаторами ТМГ-400. Затем был проведен расчет токов короткого замыкания, который был определяющим для выбора электрооборудования, которое обеспечивает надежность электроснабжения, электробезопасность, а также пожарную безопасность торгового центра. Выбранное электрооборудование рассмотрено в пункте 5. Была проведена проверка выключателей, установленных на КТП, были проверены трансформаторы тока, проведена расчетная проверка разъединителей, а также выбраны кабели и соответствующие автоматы, относящиеся к каждому щиту, к которым подключаются электроприемники. Проведен расчет заземления и молниезащиты общественного здания.
