Аннотация 2
Введение 5
1 Характеристика реконструируемой подстанции 6

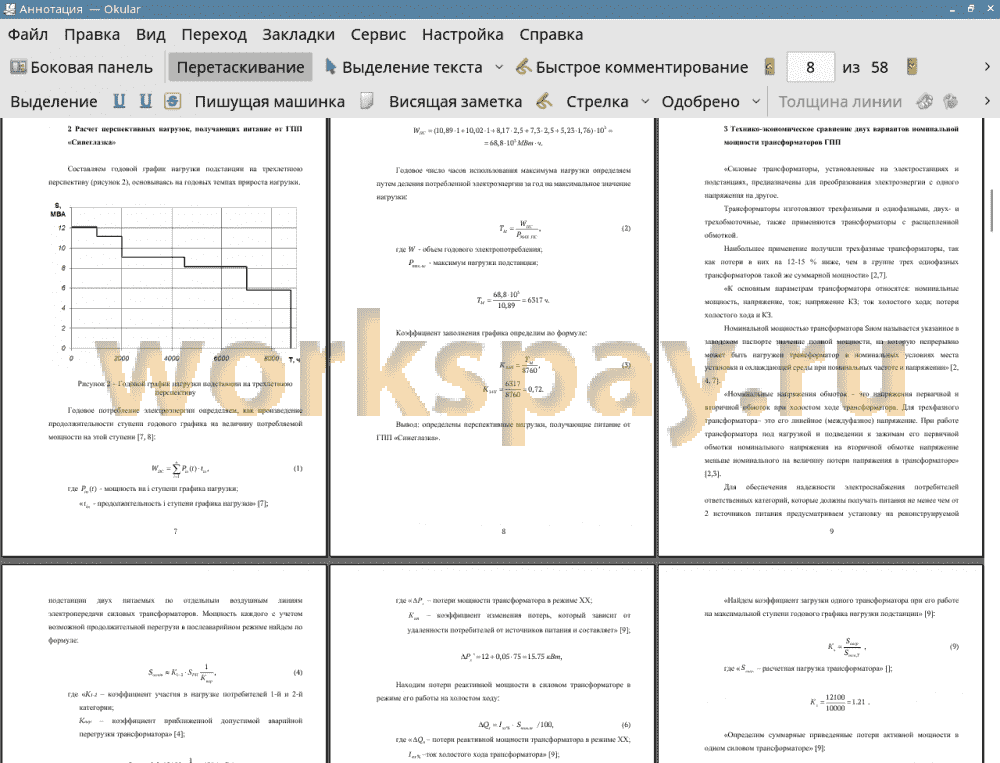

2 Расчет перспективных нагрузок, получающих питание от ГПП «Синеглазка» 7
3 Технико-экономическое сравнение двух вариантов номинальной мощности трансформаторов ГПП 9
3.1 Первый вариант с установкой на ГПП 2х трансформаторов типа ТДН - 10000/35/10 10
3.2 Второй вариант с установкой на ГПП 2х трансформаторов типа ТДН - 16000/35/10 14
4 Обоснование электрической схемы ГПП «Синеглазка» 17
5 Расчет токов короткого замыкания на сторонах 35 и 10 кВ 19
5.1 Расчет токов короткого замыкания в точке К1 21
5.2 Расчет токов короткого замыкания в точке К2 22
6 Выбор электрических аппаратов для установки на ГПП «Синеглазка» 24
6.1 Выбор выключателей 24
6.2 Выбор разъединителей 35 кВ 30
6.3 Выбор измерительных трансформаторов тока (ТТ) 31
6.4 Выбор измерительного трансформатора напряжения 36
6.5 Выбор ошиновки на подстанции 38
6.6 Выбор изоляторов для установки на ГПП 42
7 Расчет уставок дифференциальной защиты трансформаторов ГПП 45
7.1 Определение уставок дифзащиты ДЗТ-2 46
7.2 Определение уставок дифзащиты ДЗТ-1 47
7.3 Проверка чувствительности защиты 48
8 Расчет нагрузок системы собственных нужд ГПП и выбор ТСН 50
9 Определение параметров системы заземления на подстанции 51
10 Определение параметров молниезащиты на подстанции 55
Заключение 56
Список используемых источников 57

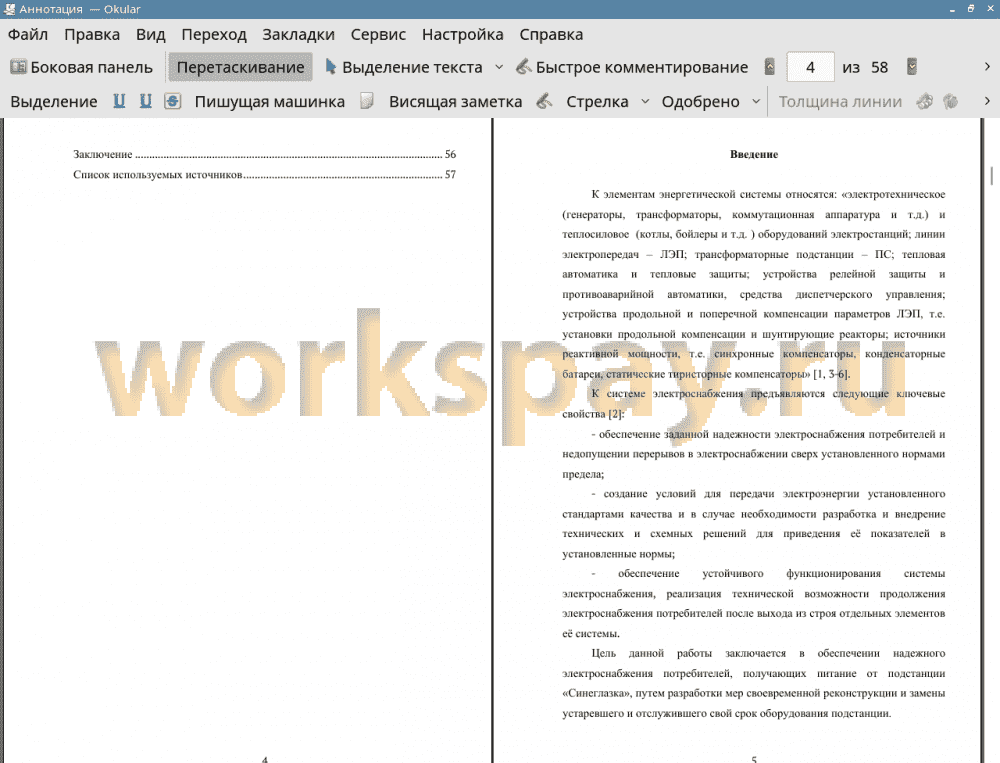

К элементам энергетической системы относятся: «электротехническое (генераторы, трансформаторы, коммутационная аппаратура и т.д.) и теплосиловое (котлы, бойлеры и т.д. ) оборудований электростанций; линии электропередач - ЛЭП; трансформаторные подстанции - ПС; тепловая автоматика и тепловые защиты; устройства релейной защиты и противоаварийной автоматики, средства диспетчерского управления; устройства продольной и поперечной компенсации параметров ЛЭП, т.е. установки продольной компенсации и шунтирующие реакторы; источники реактивной мощности, т.е. синхронные компенсаторы, конденсаторные батареи, статические тиристорные компенсаторы» [1, 3-6].
К системе электроснабжения предъявляются следующие ключевые свойства [2]:
• обеспечение заданной надежности электроснабжения потребителей и недопущении перерывов в электроснабжении сверх установленного нормами предела;
• создание условий для передачи электроэнергии установленного стандартами качества и в случае необходимости разработка и внедрение технических и схемных решений для приведения её показателей в установленные нормы;
• обеспечение устойчивого функционирования системы электроснабжения, реализация технической возможности продолжения электроснабжения потребителей после выхода из строя отдельных элементов её системы.
Цель данной работы заключается в обеспечении надежного электроснабжения потребителей, получающих питание от подстанции «Синеглазка», путем разработки мер своевременной реконструкции и замены устаревшего и отслужившего свой срок оборудования подстанции.
Цель работы заключалась в обеспечении надежного электроснабжения потребителей, получающих питание от подстанции «Синеглазка», путем разработки мер своевременной реконструкции и замены устаревшего и отслужившего свой срок оборудования подстанции.
Составлен годовой график нагрузки подстанции на трехлетнюю перспективу, основываясь на годовых темпах прироста нагрузки.
На основе технико-экономического сравнения двух вариантов номинальной мощности трансформаторов ГПП выбран оптимальный по приведенным затратам. Приведенные затраты на вариант с установкой на ГПП двух СТ типа ТДН-16000/35 составляют 18,7 млн.руб., что значительно превышает приведенные затраты в 16,6 млн.руб. на реализацию варианта установки на ГПП двух СТ типа ТДН-10000/35, который и принимаем к реализации.
Для подстанции со стороны 35 кВ принимаем типовую схему №35-4Н в которой устанавливается 2 блока с высоковольтными выключателями и соединительной перемычкой без выключателя со стороны подходящих ЛЭП.
Рассчитаны значения токов КЗ на сторонах 35 и 10 кВ ГПП.
Выбраны электрические аппараты: высоковольтные выключатели, разъединители, измерительные трансформаторы тока и напряжения для установки на ГПП. Все выбранное электрооборудование было проверено на термическую и электродинамическую стойкость к воздействию токов короткого замыкания.
В качестве оперативного тока на подстанции выбран постоянный оперативный ток.
Основные и резервные зашиты трансформаторов подстанции будут реализованы с применением микропроцессорных блоков «Сириус-Т». Для ДЗТ выполнен расчет уставок.
Определены параметры системы заземления и молниезащиты ГПП.
