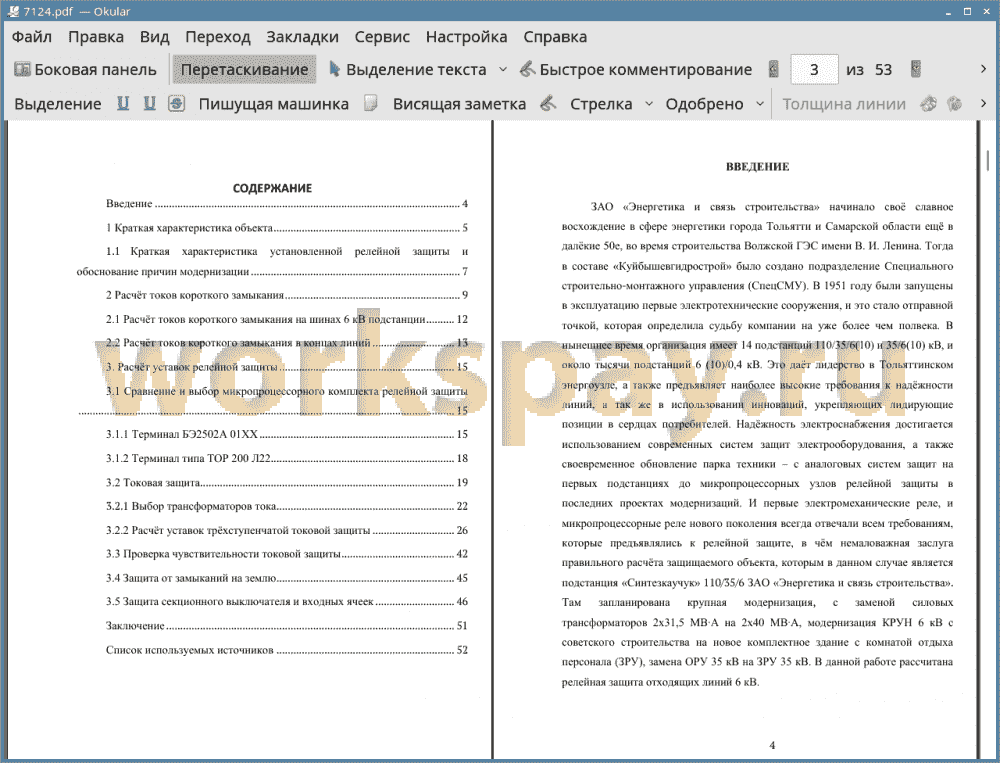

Аннотация 2
Введение 4
1 Краткая характеристика объекта 5
1.1 Краткая характеристика установленной релейной защиты и обоснование причин модернизации 7
2 Расчёт токов короткого замыкания 9
2.1 Расчёт токов короткого замыкания на шинах 6 кВ подстанции 12
2.2 Расчёт токов короткого замыкания в концах линий 13
3. Расчёт уставок релейной защиты 15
3.1 Сравнение и выбор микропроцессорного комплекта релейной защиты 15
3.1.1 Терминал БЭ2502А 01ХХ 15
3.1.2 Терминал типа ТОР 200 Л22 18
3.2 Токовая защита 19
3.2.1 Выбор трансформаторов тока 22
3.2.2 Расчёт уставок трёхступенчатой токовой защиты 26
3.3 Проверка чувствительности токовой защиты 42
3.4 Защита от замыканий на землю 45
3.5 Защита секционного выключателя и входных ячеек 46
Заключение 51
Список используемых источников 52
ЗАО «Энергетика и связь строительства» начинало своё славное восхождение в сфере энергетики города Тольятти и Самарской области ещё в далёкие 50е, во время строительства Волжской ГЭС имени В. И. Ленина. Тогда в составе «Куйбышевгидрострой» было создано подразделение Специального строительно-монтажного управления (СпецСМУ). В 1951 году были запущены в эксплуатацию первые электротехнические сооружения, и это стало отправной точкой, которая определила судьбу компании на уже более чем полвека. В нынешнее время организация имеет 14 подстанций 110/35/6(10) и 35/6(10) кВ, и около тысячи подстанций 6 (10)/0,4 кВ. Это даёт лидерство в Тольяттинском энергоузле, а также предъявляет наиболее высокие требования к надёжности линий, а так же в использовании инноваций, укрепляющих лидирующие позиции в сердцах потребителей. Надёжность электроснабжения достигается использованием современных систем защит электрооборудования, а также своевременное обновление парка техники - с аналоговых систем защит на первых подстанциях до микропроцессорных узлов релейной защиты в последних проектах модернизаций. И первые электромеханические реле, и микропроцессорные реле нового поколения всегда отвечали всем требованиям, которые предъявлялись к релейной защите, в чём немаловажная заслуга правильного расчёта защищаемого объекта, которым в данном случае является подстанция «Синтезкаучук» 110/35/6 ЗАО «Энергетика и связь строительства». Там запланирована крупная модернизация, с заменой силовых трансформаторов 2х31,5 МВ-А на 2х40 МВ-А, модернизация КРУН 6 кВ с советского строительства на новое комплектное здание с комнатой отдыха персонала (ЗРУ), замена ОРУ 35 кВ на ЗРУ 35 кВ. В данной работе рассчитана релейная защита отходящих линий 6 кВ.
В ВКР рассчитана релейная защита КРУН (ЗРУ после реконструкции подстанции) 6 кВ подстанции 110/35/6 кВ «Синтезкаучук» ЗАО «ЭНЕРГЕТИКА И СВЯЗЬ СТРОИТЕЛЬСТВА». Защиты посчитаны для всех рабочих ячеек, на резервные ячейки рекомендуется устанавливать терминалы без настроек, либо же с настройками тех ячеек, которые они резервируют, однако бланк ставок позволяет в случае надобности быстр настроить резервный блок РЗ без дополнительных расчётов. Получен реальный опыт согласования максимальных токовых защит разных уровней - настройка срабатывания МТЗ входной ячейки, секционного выключателя и отходящих линий согласно расчётам и уставкам должны срабатывать только в зоне своей ответственности, однако в виду малого количество ступеней время протекания токов КЗ на шинах подстанции не превышают двух секунд, что позволяет вписываться в проверку электродинамической и термической стойкости оборудования (которая расчётно производится службой подстанций). Так же установка выбранных терминалов предполагает в будущем соединения их в сети и создание АРМ релейщиков и диспетчеров ОДС, изучения переходных процессов аварийных режимов и разработка новых конструктивных решений в релейной защите линий 6 кВ.
