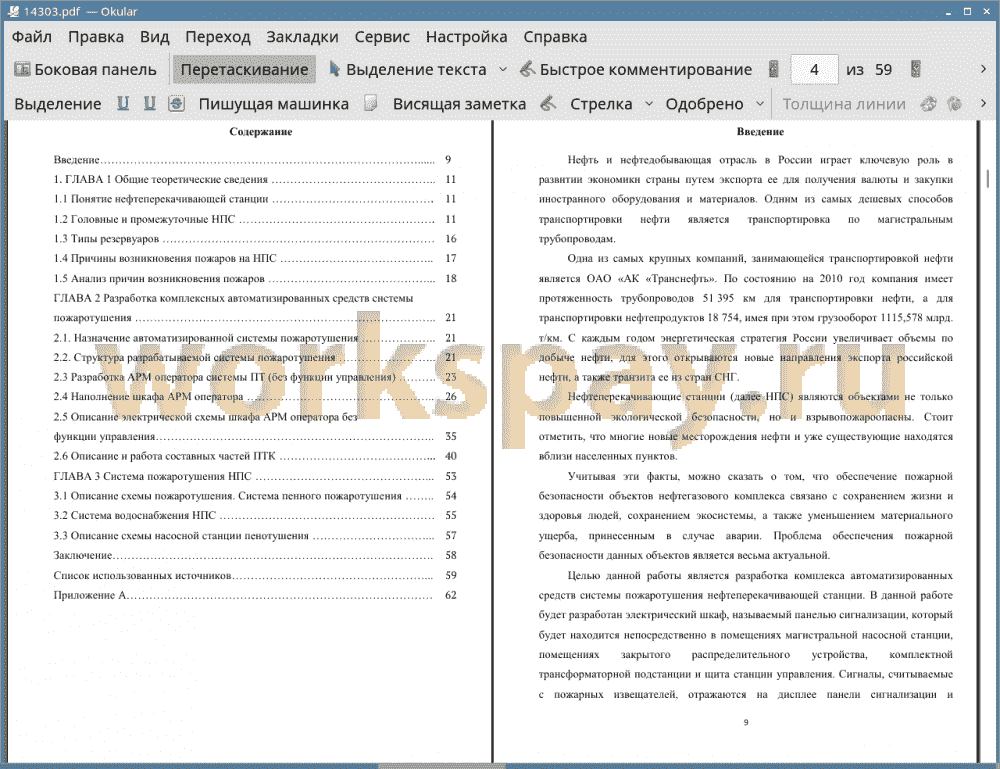

Аннотация 2
Введение 9
1. ГЛАВА 1 Общие теоретические сведения 11
1.1 Понятие нефтеперекачивающей станции 11
1.2 Головные и промежуточные НПС 11
1.3 Типы резервуаров 16
1.4 Причины возникновения пожаров на НПС 17
1.5 Анализ причин возникновения пожаров 18
ГЛАВА 2 Разработка комплексных автоматизированных средств системы пожаротушения 21
2.1. Назначение автоматизированной системы пожаротушения 21
2.2. Структура разрабатываемой системы пожаротушения 21
2.3 Разработка АРМ оператора системы ПТ (без функции управления) 23

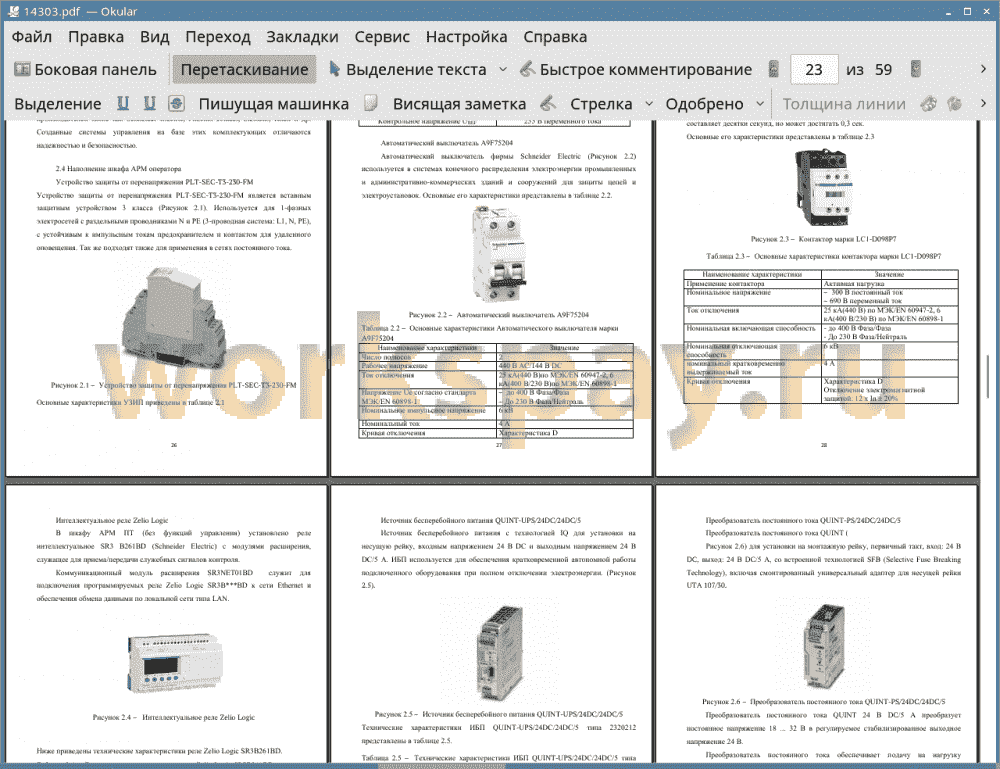

2.4 Наполнение шкафа АРМ оператора 26
2.5 Описание электрической схемы шкафа АРМ оператора без функции управления 35
2.6 Описание и работа составных частей ПТК 40
ГЛАВА 3 Система пожаротушения НПС 53
3.1 Описание схемы пожаротушения. Система пенного пожаротушения 54
3.2 Система водоснабжения НПС 55
3.3 Описание схемы насосной станции пенотушения 57
Заключение 58
Список использованных источников 59
Приложение A 62
Нефть и нефтедобывающая отрасль в России играет ключевую роль в развитии экономики страны путем экспорта ее для получения валюты и закупки иностранного оборудования и материалов. Одним из самых дешевых способов транспортировки нефти является транспортировка по магистральным трубопроводам.
Одна из самых крупных компаний, занимающейся транспортировкой нефти является ОАО «АК «Транснефть». По состоянию на 2010 год компания имеет протяженность трубопроводов 51 395 км для транспортировки нефти, а для транспортировки нефтепродуктов 18 754, имея при этом грузооборот 1115,578 млрд. т/км. С каждым годом энергетическая стратегия России увеличивает объемы по добыче нефти, для этого открываются новые направления экспорта российской нефти, а также транзита ее из стран СНГ.
Нефтеперекачивающие станции (далее НПС) являются объектами не только повышенной экологической безопасности, но и взрывопожароопасны. Стоит отметить, что многие новые месторождения нефти и уже существующие находятся вблизи населенных пунктов.
Учитывая эти факты, можно сказать о том, что обеспечение пожарной безопасности объектов нефтегазового комплекса связано с сохранением жизни и здоровья людей, сохранением экосистемы, а также уменьшением материального ущерба, принесенным в случае аварии. Проблема обеспечения пожарной безопасности данных объектов является весьма актуальной.
Целью данной работы является разработка комплекса автоматизированных средств системы пожаротушения нефтеперекачивающей станции. В данной работе будет разработан электрический шкаф, называемый панелью сигнализации, который будет находится непосредственно в помещениях магистральной насосной станции, помещениях закрытого распределительного устройства, комплектной трансформаторной подстанции и щита станции управления. Сигналы, считываемые с пожарных извещателей, отражаются на дисплее панели сигнализации и передаются на центральный контроллер. Центральный контроллер выдает команду на включение системы пожаротушения для одного из помещений или для всей станции, так же отключает систему пожаротушения после ликвидации очага возгорания.
Задачами, решающиеся в выпускной квалификационной работе являются:
• проведение анализа основных причин возникновения возгораний и задымлений на объектах нефтегазового промысла;
• рассмотрение принципа перекачки нефти на головной и промежуточной станции;
• разработка шкафа автоматического рабочего места оператора (без функции управления) (далее АРМ оператора) для обеспечения дополнительного контроля надежности системы пожаротушения;
• разработка схемы автоматизации системы пожаротушения разработка схемы автоматизации насосной станции пенотушения.
В данной работе была разработан комплекс автоматизированных средств системы пожаротушения для нефтеперекачивающей станции. В данной работе решились задачи:
• был проведен анализ причин возникновения пожаров на НПС;
• рассмотрен принцип перекачки нефти на головной и промежуточной НПС;
• разработан шкаф АРМ оператора (без функции управления) для дополнительного контроля системы пожаротушения;
• разработана электрическая схема системы пожаротушения.
Благодаря разработанной системе произошло расширение функциональных возможностей автоматизации по сравнению с ранее применяемыми средствами. НПС является взрыво-пожароопасным объектом, который может нанести непоправимый вред окружающий среде и привести к гибели персонала станции, следовательно системе контроля пожарной ситуации на станции должна отводиться немаловажная роль.
