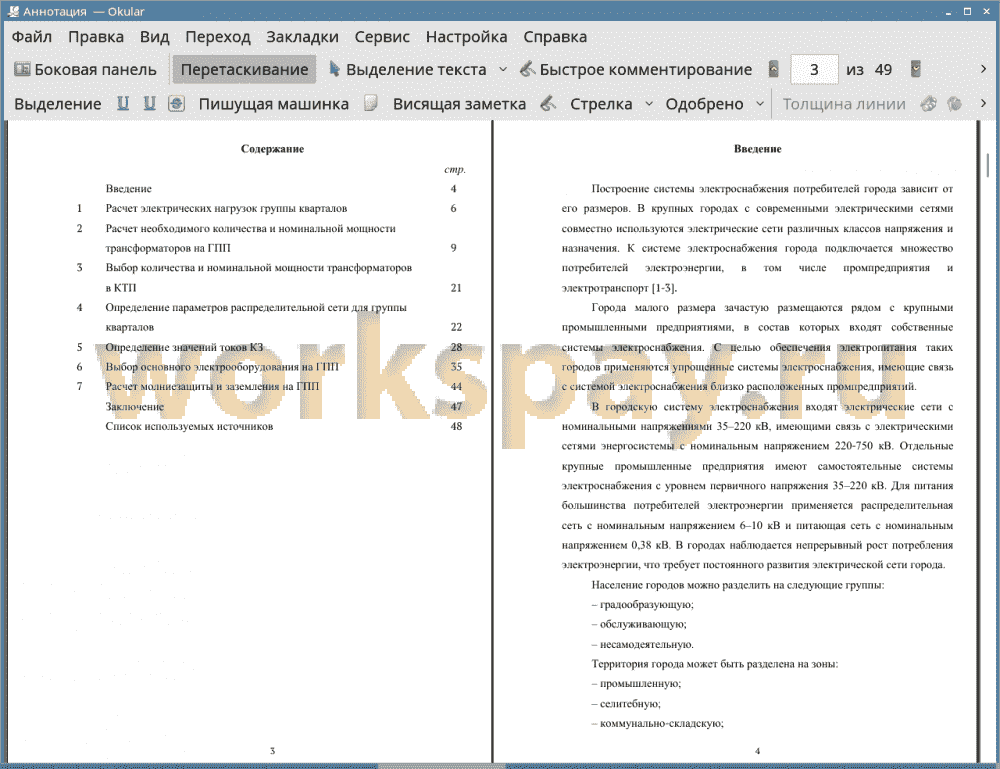

Аннотация 2
Введение 4
1 Расчет электрических нагрузок группы кварталов 6
2 Расчет необходимого количества и номинальной мощности трансформаторов на ГПП 9
3 Выбор количества и номинальной мощности трансформаторов в КТП 21
4 Определение параметров распределительной сети для группы кварталов 22
5 Определение значений токов КЗ 28
6 Выбор основного электрооборудования на ГПП 35
7 Расчет молниезащиты и заземления на ГПП 44
Заключение 47
Список используемых источников 48
Построение системы электроснабжения потребителей города зависит от его размеров. В крупных городах с современными электрическими сетями совместно используются электрические сети различных классов напряжения и назначения. К системе электроснабжения города подключается множество потребителей электроэнергии, в том числе промпредприятия и электротранспорт [1-3].
Города малого размера зачастую размещаются рядом с крупными промышленными предприятиями, в состав которых входят собственные системы электроснабжения. С целью обеспечения электропитания таких городов применяются упрощенные системы электроснабжения, имеющие связь с системой электроснабжения близко расположенных промпредприятий.
В городскую систему электроснабжения входят электрические сети с номинальными напряжениями 35-220 кВ, имеющими связь с электрическими сетями энергосистемы с номинальным напряжением 220-750 кВ. Отдельные крупные промышленные предприятия имеют самостоятельные системы электроснабжения с уровнем первичного напряжения 35-220 кВ. Для питания большинства потребителей электроэнергии применяется распределительная сеть с номинальным напряжением 6-10 кВ и питающая сеть с номинальным напряжением 0,38 кВ. В городах наблюдается непрерывный рост потребления электроэнергии, что требует постоянного развития электрической сети города.
Население городов можно разделить на следующие группы:
• градообразующую;
• обслуживающую;
• несамодеятельную.
Территория города может быть разделена на зоны:
• промышленную;
• селитебную;
• коммунально-складскую;
• системы внешнего транспорта.
Селитебная зона делится на районы, которые в свою очередь делятся на микрорайоны, на территории которых размещаются не только жилые дома, но и предприятия по обслуживанию населения. В крупных городах количество проживающих жителей в микрорайоне составляет 12000-20000 человек, в больших и средних - 6000-12000 человек, в остальных - 4000-6000 человек.
Район города состоит из нескольких микрорайонов, которые объединяются одним общим центром, в котором располагаются учреждения районного значения. В крупных городах количество проживающих жителей в районе составляет 40000-80000 человек, в больших и средних - 25000-40000 человек [4, 5].
Целью бакалаврской работы является проектирование надежной системы электроснабжения 71-78 и 89-96 кварталов г. Тольятти.
Работа направлена на проектирование надежной системы электроснабжения 71-78 и 89-96 кварталов г. Тольятти.
Величина суммарной расчетной нагрузки группы кварталов составила 37 МВА. Так как в рассматриваемом жилом микрорайоне присутствуют потребители, относящиеся к 1 и 2 категории по надежности электроснабжения, то выбрали для установки на ГПП 2 силовых трансформатора. По результатам технико-экономических расчетов был выбран для дальнейшего использования вариант с 2 трансформаторами мощностью 25 МВА как обладающий наименьшими приведенными затратами. На территории микрорайона устанавливается 32 комплектных трансформаторных подстанции, которые максимально приближаются к центрам электрических нагрузок. Для распределительной сети 10 кВ группы жилых кварталов выбираем двухлучевую схему с питанием с двух сторон. Выполнен расчет токов КЗ, выбрано и проверено на стойкость к токам КЗ основное оборудование на ГПП. Выполнен расчет молниезащиты и заземления на ГПП.
