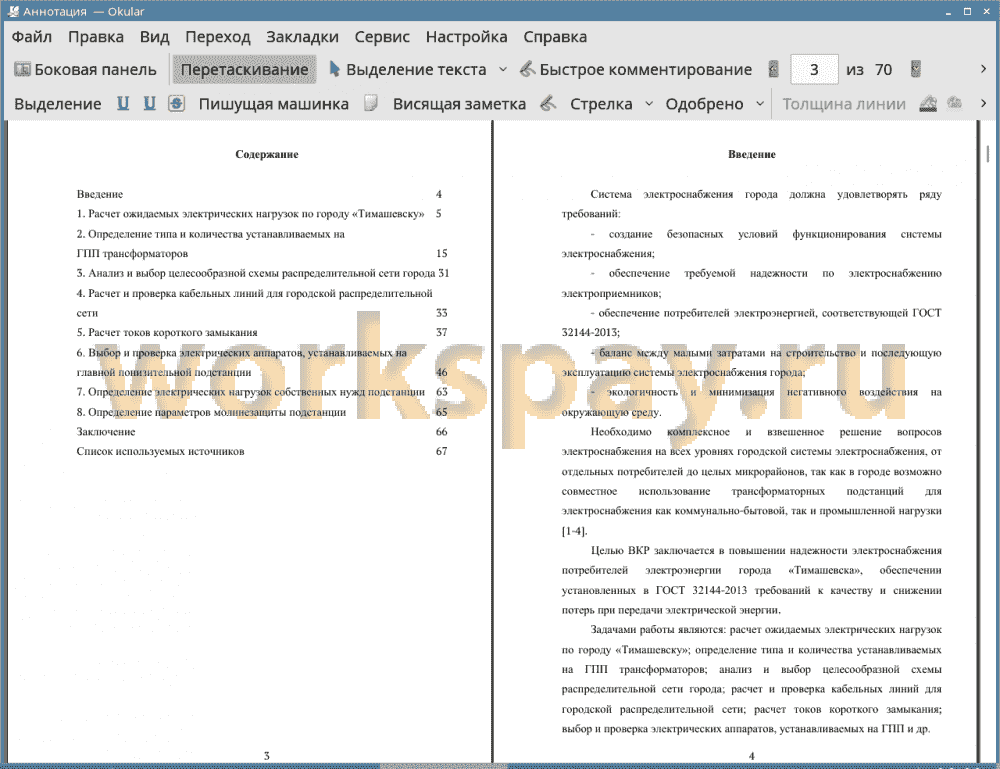

Аннотация 2
Введение 4
1. Расчет ожидаемых электрических нагрузок по городу «Тимашевску» 5
2. Определение типа и количества устанавливаемых на ГПП трансформаторов 15
3. Анализ и выбор целесообразной схемы распределительной сети города 31
4. Расчет и проверка кабельных линий для городской распределительной сети 33
5. Расчет токов короткого замыкания 37
6. Выбор и проверка электрических аппаратов, устанавливаемых на главной понизительной подстанции 46
7. Определение электрических нагрузок собственных нужд подстанции 63
8. Определение параметров молниезащиты подстанции 65
Заключение 66
Список используемых источников 67
Система электроснабжения города должна удовлетворять ряду требований:
• создание безопасных условий функционирования системы электроснабжения;
• обеспечение требуемой надежности по электроснабжению электроприемников;
• обеспечение потребителей электроэнергией, соответствующей ГОСТ 32144-2013;
• баланс между малыми затратами на строительство и последующую эксплуатацию системы электроснабжения города;
• экологичность и минимизация негативного воздействия на окружающую среду.
Необходимо комплексное и взвешенное решение вопросов электроснабжения на всех уровнях городской системы электроснабжения, от отдельных потребителей до целых микрорайонов, так как в городе возможно совместное использование трансформаторных подстанций для электроснабжения как коммунально-бытовой, так и промышленной нагрузки [1-4].
Целью ВКР заключается в повышении надежности электроснабжения потребителей электроэнергии города «Тимашевска», обеспечении установленных в ГОСТ 32144-2013 требований к качеству и снижении потерь при передачи электрической энергии.
Задачами работы являются: расчет ожидаемых электрических нагрузок по городу «Тимашевску»; определение типа и количества устанавливаемых на ГПП трансформаторов; анализ и выбор целесообразной схемы распределительной сети города; расчет и проверка кабельных линий для городской распределительной сети; расчет токов короткого замыкания; выбор и проверка электрических аппаратов, устанавливаемых на ГПП и др.
В выпускной квалификационной работе была разработана система электроснабжения города «Тимашевск».
При выполнении ВКР были определены величины ожидаемых расчетных нагрузок по городу, выполнен подробный расчет нагрузок от КТП №61 и №62.
Определено количество и мощность трансформаторов, необходимых для установки на 25 городских комплектных трансформаторных подстанциях. Максимальные суммарные потери напряжения до самой удаленной ТП не превышают 2,4%, что удовлетворяет требованиям ГОСТ 32144-2013.
Поскольку в городе располагается большое количество электроприемников, относящихся ко всем трем категориям по надежности электроснабжения, то на ГПП устанавливаем два силовых трансформатора.
В результате расчетов было установлено, что приведенные затраты на установку на ГПП трансформаторов ТДТН - 25000/110/35/10 на 49% превышают затраты на вариант с трансформаторами ТДТН - 16000/110/35/10, который и принимаем для реализации на подстанции.
Питание трансформаторных подстанций КТП осуществляется по двухлучевой схеме.
Для питания системы собственных нужд выбираем два трансформатора ТМ-40/10.
Выполнен расчет токов короткого замыкания в точках, необходимых для проверки выбираемых электрических аппаратов на ГПП: высоковольтных выключателей; трансформаторов тока; трансформаторов напряжения; предохранителей; ограничителей перенапряжений. В качестве гибкой ошиновки выбраны провода АС-120.
Для защиты подстанции от поражения молниевыми разрядами установлено 4 стержневых молниеотвода.
