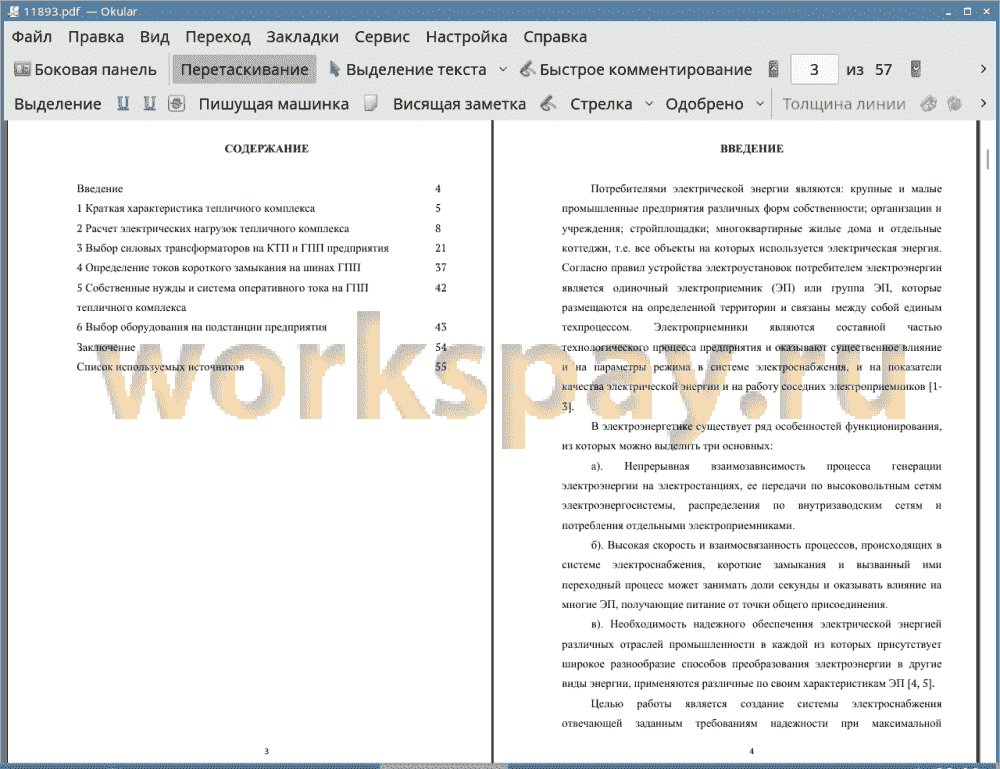

Аннотация 2
Введение 4
1 Краткая характеристика тепличного комплекса 5
2 Расчет электрических нагрузок тепличного комплекса 8
3 Выбор силовых трансформаторов на КТП и ГПП предприятия 21
4 Определение токов короткого замыкания на шинах ГПП 37
5 Собственные нужды и система оперативного тока на ГПП 42
тепличного комплекса
6 Выбор оборудования на подстанции предприятия 43
Заключение 54
Список используемых источников 55
Потребителями электрической энергии являются: крупные и малые промышленные предприятия различных форм собственности; организации и учреждения; стройплощадки; многоквартирные жилые дома и отдельные коттеджи, т.е. все объекты на которых используется электрическая энергия. Согласно правил устройства электроустановок потребителем электроэнергии является одиночный электроприемник (ЭП) или группа ЭП, которые размещаются на определенной территории и связаны между собой единым техпроцессом. Электроприемники являются составной частью технологического процесса предприятия и оказывают существенное влияние и на параметры режима в системе электроснабжения, и на показатели качества электрической энергии и на работу соседних электроприемников [1-3].
В электроэнергетике существует ряд особенностей функционирования, из которых можно выделить три основных:
а) Непрерывная взаимозависимость процесса генерации электроэнергии на электростанциях, ее передачи по высоковольтным сетям электроэнергосистемы, распределения по внутризаводским сетям и потребления отдельными электроприемниками.
б) Высокая скорость и взаимосвязанность процессов, происходящих в системе электроснабжения, короткие замыкания и вызванный ими переходный процесс может занимать доли секунды и оказывать влияние на многие ЭП, получающие питание от точки общего присоединения.
в) Необходимость надежного обеспечения электрической энергией различных отраслей промышленности в каждой из которых присутствует широкое разнообразие способов преобразования электроэнергии в другие виды энергии, применяются различные по своим характеристикам ЭП [4, 5].
Целью работы является создание системы электроснабжения отвечающей заданным требованиям надежности при максимальной экономичности строительства и последующей эксплуатации.
В бакалаврской работе были определены электрические нагрузки тепличного комплекса. Основная нагрузка приходится на систему электродосвечивания, которая потребляет 5644,8 кВт активной мощности. На втором месте по величине активной нагрузки располагается технологическое оборудование тепличного комплекса с суммарной мощностью нагрузки 324,24 кВт. На третьем месте - система внутреннего освещения и бытовые потребители электрической энергии с суммарной мощностью 32,9 кВт.
Определены годовые потребности в электрической энергии каждой из групп потребителей по месяцам.
По удельной плотности нагрузки выбрана оптимальная номинальная мощность трансформаторов КТП 1000 кВА. К установке на территории тепличного комплекса принято 4 КТП с установкой каждой двух трансформаторов типа ТСЗ-1000.
Определены приведенные затраты на установку на ГПП предприятия двух трансформаторов ТДН-6300/110/10.
Рассмотрен проект установки на предприятии когенерационных установок, выпускаемых фирмой Jenbacher, модель 620. Для рассматриваемого тепличного комплекса с занимаемой площадью 6 гектар установка собственных когенерационных установок является экономически оправданной в долгосрочной перспективе, но в связи с ограниченностью финансирования, основным источником питания для тепличного комплекса исходя из сравнительно меньших первоначальных затрат была выбрана главная понизительная подстанция.
Были определены значения токов короткого замыкания на шинах ГПП, полученные значения использовались в дальнейших расчетах для выбора и проверки электрических аппаратов на ГПП (высоковольтных выключателей, разъединителей, измерительных трансформаторов тока и напряжения).
