г.о. Тольятти. Офисное здание. Отопление и вентиляция

Работа №108530

Тип работы

Бакалаврская работа

Предмет

теплогазоснабжение и вентиляция (ТГВ)

Объем работы160
Год сдачи2021
Стоимость1500 руб.
ПУБЛИКУЕТСЯ ВПЕРВЫЕ
Просмотрено
29
Не подходит работа?

Узнай цену на написание


Аннотация 2
Введение 5
1 Исходные данные для проектирования 6
1.1 Описание проектируемого объекта 6
1.2 Описание района строительства 6
1.3 Описание технологического процесса 7
1.4 Источники теплоснабжения 7
1.5 Выбор параметров внутреннего микроклимата 8
2 Теплотехнический расчет 9
2.1 Теплотехнический расчет ограждающих конструкций 9
2.2 Определение теплопотерь здания 12
2.3 Определение теплопоступлений в здание 13
3 Отопление 14
3.1 Конструирование 14
3.2 Гидравлический расчет 14
3.3 Тепловой расчет отопительных приборов 17
3.4 Расчет и подбор оборудования 17
4 Вентиляция 20
4.1 Определение требуемых воздухообменов 20
4.2 Выбор принципиальных решений и конструирование 23
4.3 Аэродинамический расчет 25
4.4 Расчет и подбор оборудования 25
5 Контроль и автоматизация 32
6 Организация монтажных работ 35
7 Безопасность жизнедеятельности 44
7.1 Технологический паспорт объекта 44
7.2 Идентификация производственно-технологических и эксплуатационных профессиональных рисков 46
7.3 Обеспечение пожарной и техногенной безопасности рассматриваемого производственно-технологического процесса 52
7.3.1 Идентификация опасных факторов пожара 52
7.3.2 Разработка технических средств и организационных мероприятий по обеспечению пожарной безопасности монтажа системы отопления 53
7.3.3 Организационные мероприятия по предотвращению пожара 53
Заключение 55
Список используемых источников 56
Приложение А Расчет неоднородной конструкции 61
Приложение Б Теплотехнический расчет ограждающих конструкций 65
Приложение В Зонирование полов на грунте 68
Приложение Г Разрез здания 70
Приложение Д Теплопотери через ограждающие конструкции 71
Приложение Е Теплопоступления в здание 77
Приложение Ж Гидравлический расчет системы отопления 83
Приложение К Характеристики смесительных насосов 100
Приложение Л Тепловой баланс 101
Приложение М Воздушный баланс 102
Приложение Н Аэродинамический расчет систем вентиляции 104
Приложение П Подбор воздухораспределительных устройств 150
Приложение Р Характеристики вентиляторов 158

Вентиляция представляет собой обмен воздуха в помещениях для удаления избытков теплоты, влаги, вредных и других веществ с целью обеспечения необходимых метеорологических условий и чистоты воздуха в обслуживаемой или рабочей зоне. Системы вентиляции общественного здания должны соответствовать следующим требованиям: санитарно-гигиеническим, экономическим, конструктивно-технологическим, архитектурно-строительным, эксплуатационным, строительно-монтажным. Вентиляция обеспечивает качественные условия труда и нахождения людей в общественных зданиях.
Система отопления представляет собой совокупность конструктивных элементов, предназначенных для получения, транспортировки и передачи тепла от источника тепла в отапливаемое помещение. Для выполнения этих задач система отопления также должна соответствовать ряду требований: санитарно-гигиеническим, экономическим, архитектурно-строительным, производственно-монтажным, эксплуатационным. Отопление является неотъемлемой частью теплового комфорта, принимает непосредственное участие в организации качественных условий труда в общественных зданиях и различных видов деятельности людей.
Так, целью данной бакалаврской работы является разработка проекта систем отопления и вентиляции, обеспечивающих требуемые параметры воздуха и качество условий труда и деятельности людей в двухэтажном офисном здании, расположенном в городе Тольятти, Самарской области.
Для достижения этой цели ставятся и выполняются следующие задачи: определяются исходные данные для проектирования, производится теплотехнический расчет ограждающих конструкций, проектируется система отопления, проектируется система вентиляции, разрабатывается раздел контроля и автоматизации, раздел организации монтажных работ и раздел безопасности жизнедеятельности.

Возникли сложности?

Нужна помощь преподавателя?

Помощь в написании работ!
ДИПЛОМНЫЕ МАГИСТЕРСКИЕ ДИССЕРТАЦИИ
КУРСОВЫЕ СТАТЬИ ВКР

В результате выполнения данной бакалаврской работы был разработан проект систем отопления и вентиляции двухэтажного, каркасного офисного здания, расположенного в городе Тольятти, Самарской области. Запроектированные системы обеспечивают требующиеся параметры внутреннего воздуха, соответствие параметров и качества воздуха помещений нормированным значениям, обеспечивают качество условий труда и деятельности людей в офисном здании.
В ходе выполнения бакалаврской работы были выполнены следующие задачи: определены исходные данные для проектирования; произведен теплотехнический расчет ограждающих конструкций и установлено соответствии значений сопротивления теплопередаче ограждающих конструкций нормативным значениям; выбраны конструктивные решения по системе отопления, произведен гидравлический расчет и подобрано оборудование для системы отопления; выбраны конструктивные решения, составлен тепловой и воздушный балансы, произведен аэродинамический расчет и подобрано оборудования для приточных и вытяжных систем вентиляции; разработан раздел контроля и автоматизации, в котором описывается схема автоматизации системы отопления; разработан раздел организации монтажных работ, в котором определена потребность в материалах и трудоемкость монтажа системы отопления; разработан раздел безопасности жизнедеятельности.
Расчетный расход тепла на запроектированную систему отопления составляет 32,3 кВт. Расход тепла, затрачиваемого на нагрев воздуха для всех запроектированных систем вентиляции в холодный период года, составляет 353 кВт. Расчетный расход теплоносителя с температурой 95 ᵒС в системе отопления составляет 1187 кг/ч. Трудоемкость работ по монтажу запроектированной двухтрубной, тупиковой, горизонтальной системы отопления с нижней разводкой составляет 81,323 человеко-дня.


1. Балашов А.А., Полунина Н.Ю., Ивановский В.А. Проектирование
систем отопления и вентиляции зданий: учеб. пособие. Тамбов : ФГБОУ
ВПО «ТГТУ», 2014. 132 с.
2. Биметаллические секционные отопительные радиаторы
[Электронный ресурс] : Каталог продукции «Сантехпром» от 01.12.2020.
URL: http://teplovashemudomu24.ru/files/page/%D0%A0%D0%B5%D0%BA%
D0%BE%D0%BC%D0%B5%D0%BD%D0%B4%D0%B0%D1%86%D0%B8%
D0%B8%20%D0%A0%D0%B0%D0%B4%D0%B8%D0%B0%D1%82%D0%B
E%D1%80%D1%8B%20%D0%A0%D0%91%D0%A1500.pdf (дата обращения:
19.04.2021).
3. Вентиляторы крышные [Электронный ресурс] : Каталог продукции
«Веза» от 15.05.2020. URL: http://www.veza.ru/upload/iblock/3
be/%D0%9A%D0%A0%D0%9E%D0%A1.pdf (дата обращения: 07.05.2021).
4. Вентиляторы осевые [Электронный ресурс] : Каталог продукции
«ABFind» от 01.01.2018. URL: https://cloud.lufter.ru/catalog/content-
lufter/abf/abfcatalog.pdf (дата обращения: 07.05.2021).
5. Вентиляторы радиальные [Электронный ресурс] : Каталог продукции
«Веза» от 10.11.2019. URL: http://www.veza.ru/upload/iblock/8bb/%D
0%A0%D0%B0%D0%B4%D0%B8%D0%B0%D0%BB%D1%8C%D0%BD%D1
%8B%D0%B5.pdf (дата обращения: 06.05.2021).
6. Воздухозаборные решетки типа ЖМ [Электронный ресурс] : Каталог
продукции «Вентснаб» от 01.01.2012. URL:
http://vensnab.ru/e_mag/view_good/2 776 (дата обращения: 06.05.2021).
7. ГОСТ 17375-2001. Межгосударственный стандарт. Детали
трубопроводов бесшовные приварные из углеродистой и низколегированный
стали. Отводы крутоизогнутые. Конструкция : утв. постановлением
Государственного комитета Российской Федерации по стандартизации и
метрологии от 27.05.2002 N 205-ст // Кодекс: справочно-правовая система.
8. ГОСТ 17376-2001. Межгосударственный стандарт. Детали
трубопроводов бесшовные приварные из углеродистой и низколегированной
стали. Тройники. Конструкция : утв. постановлением Государственного
комитета Российской Федерации по стандартизации и метрологии от
27.05.2002 N 205-ст // Кодекс: справочно-правовая система.
9. ГОСТ 17378-2001. Межгосударственный стандарт. Детали
трубопроводов бесшовные приварные из углеродистой и низколегированной
стали. Переходы. Конструкция утв. постановлением Государственного
комитета Российской Федерации по стандартизации и метрологии от
27.05.2002 N 205-ст // Кодекс: справочно-правовая система.
10. ГОСТ 24618-81. Межгосударственный стандарт. Утки стальные.
Технические условия : утв. и введен в действие Постановлением
Государственного комитета СССР по стандартам от 24.02.81 No 972 // Кодекс:
справочно-правовая система.
11. ГОСТ 26434-2015. Межгосударственный стандарт. Плиты
перекрытий железобетонные для жилых зданий. Типы и основные
параметры : утв. приказом Федерального агентства по техническому
регулированию и метрологии от 30.11.2015 N 2077-ст // Кодекс: справочно-
правовая система.
12. ГОСТ 30494-2011. Межгосударственный стандарт. Здания жилые и
общественные. Параметры микроклимата в помещениях : утв. приказом
Федерального агентства по техническому регулированию и метрологии от 12
июля 2012 N 191-ст // Кодекс: справочно-правовая система.
13. ГОСТ 3262-75. Межгосударственный стандарт. Трубы стальные
водогазопроводные. Технические условия : утв. и введен в действие
постановлением Государственного комитета СССР по стандартам от
11.09.1975 N 2379 // Кодекс: справочно-правовая система.
14. Грязевики абонентские [Электронный ресурс] : Каталог продукции
«Армикс» от 14.10.2019. URL: https://www.armatyra.org/product/grjazevik-
abonentskij-vertikalnyj-ru-10-du32/ (дата обращения: 22.04.2021).
15. Запорная арматура и фасонные части трубопровода [Электронный
ресурс] : Каталог продукции «БК-арматура» от 01.01.2021. URL:
https://bkarm.ru/wp-content/uploads/bkarm_pdf.pdf (дата обращения:
04.04.2021).
...

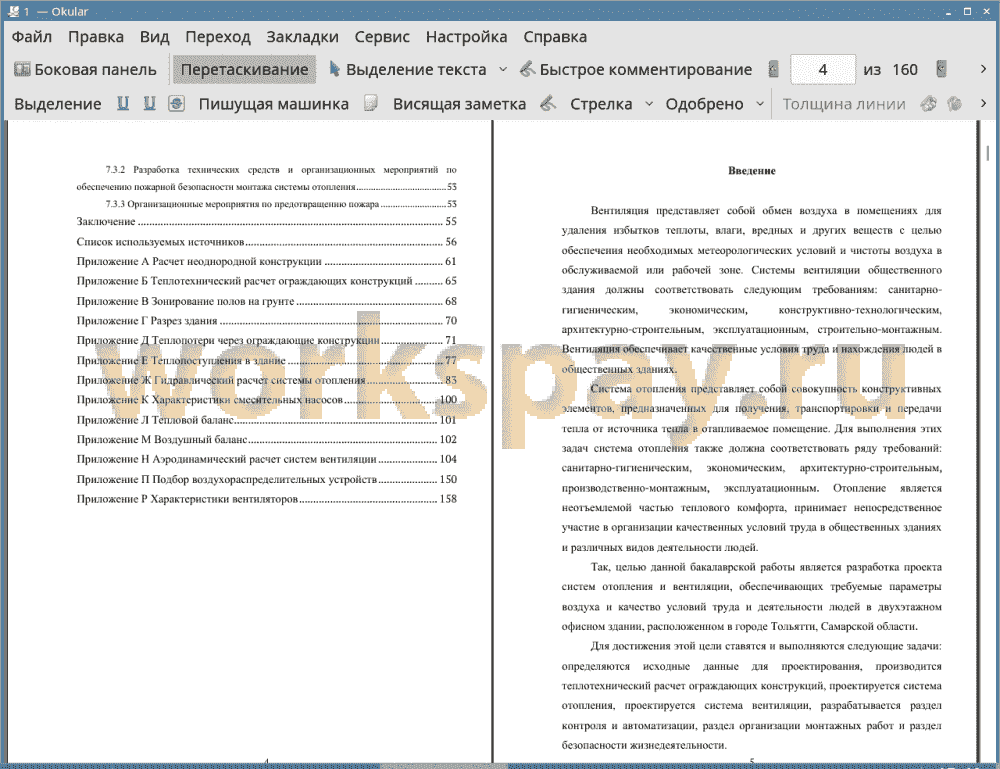

Оглавление и введение
Фрагмент содержания с введением

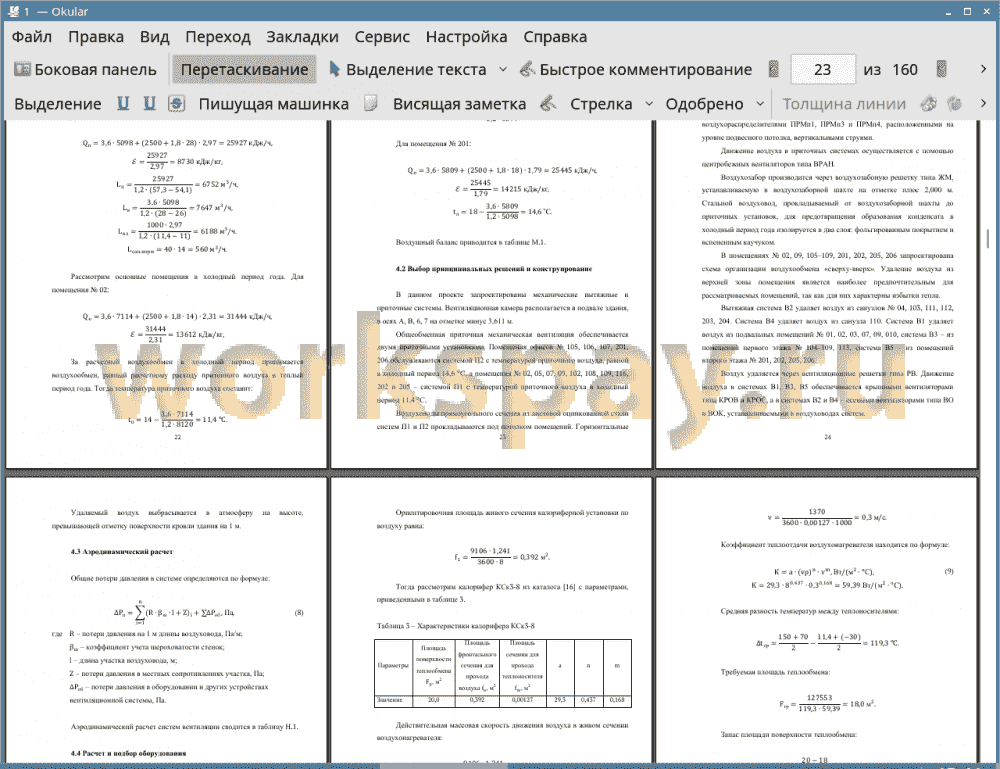

Фрагмент главы 4
