Повышение энергетической эффективности системы электроснабжения при комплексной реконструкции Дома бракосочетания в г. Куляб
|
Аннотация 2
Введение 5
1 Описание объекта 7
2 Определение силовых нагрузок здания 12
3 Электрические нагрузки розеточной сети здания 23
4 Расчет внутреннего освещения здания 25
5 Расчет наружного освещения территории 39
6 Схема внутреннего электроснабжения здания 45
7 Система внешнего электроснабжения здания 48
Заключение 50
Список используемой литературы 53
Введение 5
1 Описание объекта 7
2 Определение силовых нагрузок здания 12
3 Электрические нагрузки розеточной сети здания 23
4 Расчет внутреннего освещения здания 25
5 Расчет наружного освещения территории 39
6 Схема внутреннего электроснабжения здания 45
7 Система внешнего электроснабжения здания 48
Заключение 50
Список используемой литературы 53
Современным трендом развития электроэнергетической отрасли является повышения энергетической эффективности [1], [19]. Однако, повышение энергетической эффективности электроэнергетической отрасли связано с повышением энергетической эффективности отдельных объектов. При этом разработано большое число различных мероприятий, которые условно могут быть классифицированы как технические мероприятия по повышению энергетической эффективности и организационные мероприятия.
Первая группа мероприятий - технические, направлены на внедрение современного оборудования с высокими показателями энергетической эффективности, а организационные мероприятия связаны с разработкой норм, правил, инструкций и т.д. которые регламентируют необходимость повышения энергетической эффективности и снижения потребления электрической энергии.
Самыми эффективными, с точки зрения повышения энергетической эффективности, являются мероприятия первой группы - технические. При этом эффект от подобных мероприятий будет тем выше, чем качественней выполнен проект их внедрения.
Объектом выпускной квалификационной работы является здание дома бракосочетаний, расположенного в г. Куляб Хатлонской области, Республики Таджикистан.
Общественные здания и здания государственного управления, которым относится объект выпускной квалификационной работы также требуют повышения энергетической эффективности. Несмотря на то, что в зданиях данной группы нет серьезных и мощных электроприемников [4], однако в зданиях этой группы существенное потребление электрической энергии тратится на освещение, поэтому внедрение энергоэффективных систем освещения - внутреннего и наружного [16], позволит комплексно повысить энергетическую эффективность здания [2].
Исходя их вышесказанного предметом выпускной квалификационной работы является система электроснабжения здания дома бракосочетаний, расположенного в г. Куляб Хатлонской области, Республики Таджикистан.
Целью выпускной квалификационной работы является разработка проекта электроснабжения здания дома бракосочетаний, расположенного в г. Куляб Хатлонской области, Республики Таджикистан, реализуемого при проведении комплексной реконструкции объекта.
Для достижения поставленной в выпускной квалификационной работе цели должны быть решены следующие задачи [3]:
• Проанализировать здание дома бракосочетаний, определить планировку задания и параметры помещений;
• Выполнить расчет силовой нагрузки здания дома бракосочетаний, а также нагрузок систем внутреннего и наружного освещений с применением только оборудования с высокими показателями энергетической эффективности;
• Спроектировать систему внутреннего и внешнего электроснабжения с учетом разработанных мероприятий, направленных на повышение энергетической эффективности здания дома бракосочетаний, расположенного в г. Куляб Хатлонской области, Республики Таджикистан.
При разработке проекта повышения энергетической эффективности будут использованы нормы, правила и методики проектирования, принятые на территории Российской Федерации. Оборудование, используемое в проекте также произведено не территории Российской Федерации.
Первая группа мероприятий - технические, направлены на внедрение современного оборудования с высокими показателями энергетической эффективности, а организационные мероприятия связаны с разработкой норм, правил, инструкций и т.д. которые регламентируют необходимость повышения энергетической эффективности и снижения потребления электрической энергии.
Самыми эффективными, с точки зрения повышения энергетической эффективности, являются мероприятия первой группы - технические. При этом эффект от подобных мероприятий будет тем выше, чем качественней выполнен проект их внедрения.
Объектом выпускной квалификационной работы является здание дома бракосочетаний, расположенного в г. Куляб Хатлонской области, Республики Таджикистан.
Общественные здания и здания государственного управления, которым относится объект выпускной квалификационной работы также требуют повышения энергетической эффективности. Несмотря на то, что в зданиях данной группы нет серьезных и мощных электроприемников [4], однако в зданиях этой группы существенное потребление электрической энергии тратится на освещение, поэтому внедрение энергоэффективных систем освещения - внутреннего и наружного [16], позволит комплексно повысить энергетическую эффективность здания [2].
Исходя их вышесказанного предметом выпускной квалификационной работы является система электроснабжения здания дома бракосочетаний, расположенного в г. Куляб Хатлонской области, Республики Таджикистан.
Целью выпускной квалификационной работы является разработка проекта электроснабжения здания дома бракосочетаний, расположенного в г. Куляб Хатлонской области, Республики Таджикистан, реализуемого при проведении комплексной реконструкции объекта.
Для достижения поставленной в выпускной квалификационной работе цели должны быть решены следующие задачи [3]:
• Проанализировать здание дома бракосочетаний, определить планировку задания и параметры помещений;
• Выполнить расчет силовой нагрузки здания дома бракосочетаний, а также нагрузок систем внутреннего и наружного освещений с применением только оборудования с высокими показателями энергетической эффективности;
• Спроектировать систему внутреннего и внешнего электроснабжения с учетом разработанных мероприятий, направленных на повышение энергетической эффективности здания дома бракосочетаний, расположенного в г. Куляб Хатлонской области, Республики Таджикистан.
При разработке проекта повышения энергетической эффективности будут использованы нормы, правила и методики проектирования, принятые на территории Российской Федерации. Оборудование, используемое в проекте также произведено не территории Российской Федерации.
В рамках выпускной квалификационной работы выполнен проект повышения энергетической эффективности здания дома бракосочетаний, расположенного г. Куляб, Хатлонской области, Республика Таджикистан.
На первом этапе проектирования выполнен анализ плана здания бракосочетания, определены площади, размеры и назначение всех помещений здания дома бракосочетания.
Представлена методика расчета нагрузок силовых электроприемников, относящихся к системе отопления и вентиляции здания дома бракосочетания. Выполнен расчет нагрузок и определены значения расчетной активной мощности для силового щита первого этажа (Щит-1) равное 34,87 кВт, расчетной реактивной мощности 20,5733 квар, расчетной полной мощности 40,49 кВА. Также определены значения расчетной активной мощности для силового щита второго этажа (Щит-2) равное 28,1 кВт, расчетной реактивной мощности 17,422 квар, расчетной полной мощности 33,06 кВА.
Для каждого помещения здания дома бракосочетания определено число розеток группой сети. Общее число розеток в задании составляется 133 шт. Для каждой розетки номинальная мощность определена на уровне 0,07 кВ. Общая мощность розеточной сети здания составила 9,31 кВт.

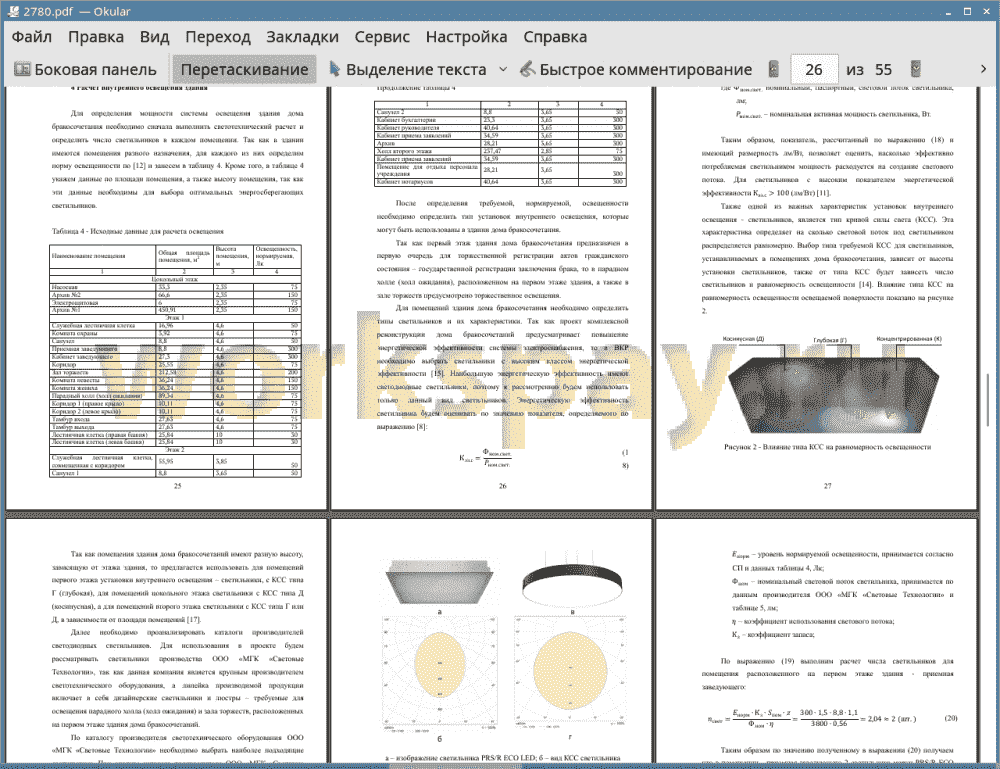

Выполнен расчет системы внутреннего освещения здания дома бракосочетаний. Для соблюдения стандартов высокой энергетической эффективности в проекте предлагается использовать энергоэффективные светодиодные светильники производства ООО «МГК «Световые Технологии». Все выбранные светильники, кроме дизайнерских светильников используемых в заде торжеств и парадном холле имеют энергетическую эффективность Кээ.с >100 Лм/Вт. Дизайнерские светильники, устанавливаемые в зале торжеств, а также в парадном холле имеют энергетическую эффективность Кээ.с > 90 Лм/Вт. Однако данные светильники используются только при проведении торжественных регистраций актов гражданского состояния - государственная регистрация бракосочетания. Для парадного холла, дополнительно от дизайнерского светильника используются светильники с Кээ.с = 113 Лм/Вт.
Для оптимального выбора светильников проведен анализ типовых кривых силы света (КСС). Результат анализа позволил определить, что для всех помещений здания дома бракосочетаний необходимо использовать светильники с КСС типа Д (косинусная). Все выбранные светильники имеют косинусную КСС с углом 120°.
Для всех помещений определены нормированные уровни освещенности, согласно которым выполнен расчет количества светильников в каждом помещении. Все расчетные значения освещенности превышают нормируемые в пределах от 10% до 15%.
Выполнен расчет мощности системы освещения здания дома бракосочетания. Все выбранные светильники имеют высокий коэффициент активной мощности - 0,95, поэтому был определен коэффициент реактивной мощности равный 0,33. По этим значениям выполнен расчет активной, реактивной и полной мощности для системы освещения каждого помещения, а также расчет активной, реактивной и полной мощности системы освещения здания в целом. Получено, что расчетная активная мощность системы освещения здания 3,288 кВт, расчетная реактивная мощность системы освещения здания 1,085 квар, а полная мощность системы освещения равна 3,462 кВт. Полученные в данном разделе значения будут использованы для выбора мощности трансформаторов питающих здание дома бракосочетаний.
Спроектирована система наружного освещения территории дворца бракосочетаний. Система выполнена с использованием 11 консольных светильников GALAXY LED 35 (W) 4000K и 18 архитектурных светильников ATRIUM LED 16 O-SHAPE. Мощность системы освещения: 5ул.осв = 761,05 ВА, Сул.осв = 236,61 вар, Рул.осв = 717 Вт.
Для питания ВРУ здания дома бракосочетаний выбраны питающие бронированные кабели с алюминиевыми жилами и изоляцией из поливинилхлоридного пластиката на напряжение 0,38 кВ марки АВВБ 5*150-1. Выбрано два питающих кабеля, один из которых является резервным.
Для питания щитов освещения (ЩО), выбраны кабели с медными жилами марки ВВГнгLS 5*16. Для питания щита аварийного освещения выбраны кабели марки ВВГнгFRLS 5*16. Для питания силовых щитов выбраны кабели с алюминиевыми жилами марки АВВГнг 5*50 длиной 30 м.
Питание проектируемой трансформаторной подстанции здания дома бракосочетаний осуществляется по кабельной линии напряжением 6 кВ. Кабельная линия прокладывается от существующей воздушной линии 6 кВ с подстанции 110/6 «Сомони».
Для установки в трансформаторной подстанции выбран один трансформатор марки ТС(Л)-100/6/0,4 производства «Группа-СВЭЛ» г. Екатеринбург. Питание ТП осуществляется кабелем марки АВВБ 3*120.
В результате все задачи, поставленные в ВКР выполнены, цель достигнута.
На первом этапе проектирования выполнен анализ плана здания бракосочетания, определены площади, размеры и назначение всех помещений здания дома бракосочетания.
Представлена методика расчета нагрузок силовых электроприемников, относящихся к системе отопления и вентиляции здания дома бракосочетания. Выполнен расчет нагрузок и определены значения расчетной активной мощности для силового щита первого этажа (Щит-1) равное 34,87 кВт, расчетной реактивной мощности 20,5733 квар, расчетной полной мощности 40,49 кВА. Также определены значения расчетной активной мощности для силового щита второго этажа (Щит-2) равное 28,1 кВт, расчетной реактивной мощности 17,422 квар, расчетной полной мощности 33,06 кВА.
Для каждого помещения здания дома бракосочетания определено число розеток группой сети. Общее число розеток в задании составляется 133 шт. Для каждой розетки номинальная мощность определена на уровне 0,07 кВ. Общая мощность розеточной сети здания составила 9,31 кВт.
Выполнен расчет системы внутреннего освещения здания дома бракосочетаний. Для соблюдения стандартов высокой энергетической эффективности в проекте предлагается использовать энергоэффективные светодиодные светильники производства ООО «МГК «Световые Технологии». Все выбранные светильники, кроме дизайнерских светильников используемых в заде торжеств и парадном холле имеют энергетическую эффективность Кээ.с >100 Лм/Вт. Дизайнерские светильники, устанавливаемые в зале торжеств, а также в парадном холле имеют энергетическую эффективность Кээ.с > 90 Лм/Вт. Однако данные светильники используются только при проведении торжественных регистраций актов гражданского состояния - государственная регистрация бракосочетания. Для парадного холла, дополнительно от дизайнерского светильника используются светильники с Кээ.с = 113 Лм/Вт.
Для оптимального выбора светильников проведен анализ типовых кривых силы света (КСС). Результат анализа позволил определить, что для всех помещений здания дома бракосочетаний необходимо использовать светильники с КСС типа Д (косинусная). Все выбранные светильники имеют косинусную КСС с углом 120°.
Для всех помещений определены нормированные уровни освещенности, согласно которым выполнен расчет количества светильников в каждом помещении. Все расчетные значения освещенности превышают нормируемые в пределах от 10% до 15%.
Выполнен расчет мощности системы освещения здания дома бракосочетания. Все выбранные светильники имеют высокий коэффициент активной мощности - 0,95, поэтому был определен коэффициент реактивной мощности равный 0,33. По этим значениям выполнен расчет активной, реактивной и полной мощности для системы освещения каждого помещения, а также расчет активной, реактивной и полной мощности системы освещения здания в целом. Получено, что расчетная активная мощность системы освещения здания 3,288 кВт, расчетная реактивная мощность системы освещения здания 1,085 квар, а полная мощность системы освещения равна 3,462 кВт. Полученные в данном разделе значения будут использованы для выбора мощности трансформаторов питающих здание дома бракосочетаний.
Спроектирована система наружного освещения территории дворца бракосочетаний. Система выполнена с использованием 11 консольных светильников GALAXY LED 35 (W) 4000K и 18 архитектурных светильников ATRIUM LED 16 O-SHAPE. Мощность системы освещения: 5ул.осв = 761,05 ВА, Сул.осв = 236,61 вар, Рул.осв = 717 Вт.
Для питания ВРУ здания дома бракосочетаний выбраны питающие бронированные кабели с алюминиевыми жилами и изоляцией из поливинилхлоридного пластиката на напряжение 0,38 кВ марки АВВБ 5*150-1. Выбрано два питающих кабеля, один из которых является резервным.
Для питания щитов освещения (ЩО), выбраны кабели с медными жилами марки ВВГнгLS 5*16. Для питания щита аварийного освещения выбраны кабели марки ВВГнгFRLS 5*16. Для питания силовых щитов выбраны кабели с алюминиевыми жилами марки АВВГнг 5*50 длиной 30 м.
Питание проектируемой трансформаторной подстанции здания дома бракосочетаний осуществляется по кабельной линии напряжением 6 кВ. Кабельная линия прокладывается от существующей воздушной линии 6 кВ с подстанции 110/6 «Сомони».
Для установки в трансформаторной подстанции выбран один трансформатор марки ТС(Л)-100/6/0,4 производства «Группа-СВЭЛ» г. Екатеринбург. Питание ТП осуществляется кабелем марки АВВБ 3*120.
В результате все задачи, поставленные в ВКР выполнены, цель достигнута.
