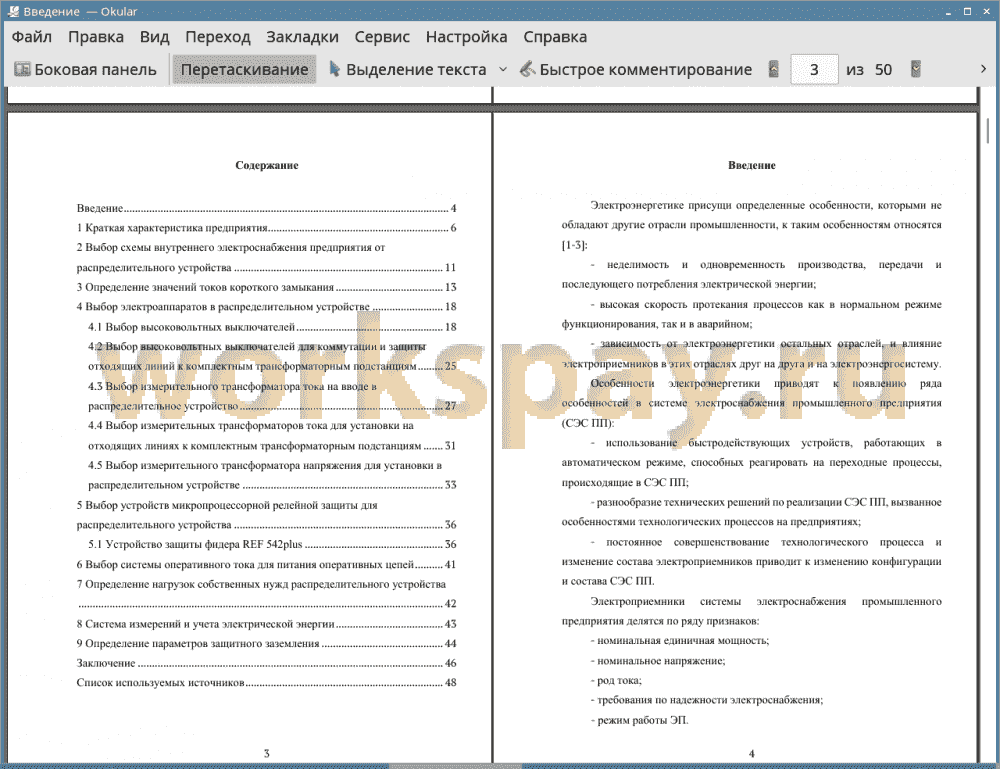

Аннотация 2
Введение 4
1 Краткая характеристика предприятия 6
2 Выбор схемы внутреннего электроснабжения предприятия от распределительного устройства 11
3 Определение значений токов короткого замыкания 13
4 Выбор электроаппаратов в распределительном устройстве 18
4.1 Выбор высоковольтных выключателей 18
4.2 Выбор высоковольтных выключателей для коммутации и защиты отходящих линий к комплектным трансформаторным подстанциям 25
4.3 Выбор измерительного трансформатора тока на вводе в распределительное устройство 27
4.4 Выбор измерительных трансформаторов тока для установки на отходящих линиях к комплектным трансформаторным подстанциям 31
4.5 Выбор измерительного трансформатора напряжения для установки в распределительном устройстве 33
5 Выбор устройств микропроцессорной релейной защиты для распределительного устройства 36
5.1 Устройство защиты фидера REF 542plus 36
6 Выбор системы оперативного тока для питания оперативных цепей 41
7 Определение нагрузок собственных нужд распределительного устройства 42
8 Система измерений и учета электрической энергии 43
9 Определение параметров защитного заземления 44
Заключение 46
Список используемых источников 48
Электроэнергетике присущи определенные особенности, которыми не обладают другие отрасли промышленности, к таким особенностям относятся [1-3]:
• неделимость и одновременность производства, передачи и последующего потребления электрической энергии;
• высокая скорость протекания процессов как в нормальном режиме функционирования, так и в аварийном;
• зависимость от электроэнергетики остальных отраслей, и влияние электроприемников в этих отраслях друг на друга и на электроэнергосистему.
Особенности электроэнергетики приводят к появлению ряда особенностей в системе электроснабжения промышленного предприятия (СЭС ПП):
• использование быстродействующих устройств, работающих в автоматическом режиме, способных реагировать на переходные процессы, происходящие в СЭС ПП;
• разнообразие технических решений по реализации СЭС ПП, вызванное особенностями технологических процессов на предприятиях;
• постоянное совершенствование технологического процесса и изменение состава электроприемников приводит к изменению конфигурации и состава СЭС ПП.
Электроприемники системы электроснабжения промышленного предприятия делятся по ряду признаков:
• номинальная единичная мощность;
• номинальное напряжение;
• род тока;
• требования по надежности электроснабжения;
• режим работы ЭП.
Такое широкое разнообразие условий, которые должны быть учтены во время проектирования систем электроснабжения предприятий в разных отраслях промышленности, в отдельных случаях делает недопустимым использование единых рекомендаций, что приводит к необходимости тщательного анализа предъявляемых к системе электроснабжения требований с учетом местной специфики.
Целью бакалаврской работы являлось обеспечение надежного электроснабжения потребителей, получающих питание от высоковольтного распределительного пункта напряжением 6 кВ.
В задачи работы входило: определение роста нагрузок системы электроснабжения получающей питание от распределительного пункта 6 кВ, выбор оборудования и проверка его на стойкость к токам КЗ, выбор устройств микропроцессорной релейной защиты, системы оперативного тока и расчет параметров заземления РУ.
Целью работы являлось обеспечение надежного электроснабжения потребителей, получающих питание от высоковольтного распределительного пункта напряжением 6 кВ, что и было достигнуто путем разработки мероприятий по реконструкции распределительного пункта.
Установлено, что после ввода дополнительных мощностей нагрузка на напряжении 6 кВ увеличится на 1,743 МВт, а на напряжении 0,4 кВ вырастет на 2,3 МВт.
В распределительном пункте будут применяться вакуумные выключатели на напряжение 10 кВ выпускаемые АВВ, быстродействующие устройства автоматического ввода резерва и современные микропроцессорные релейные защиты, выпускаемые также АВВ. Питание трансформаторных подстанций от распределительного пункта осуществляется по радиальным линиям. При проектировании системы электроснабжения будет обеспечена требуемая надежность электроснабжения потребителей при обеспечении минимальных потерь электрической энергии и устройство системы электроснабжения таким образом, чтобы избежать необходимости коренного переустройства при дальнейшем расширении и модернизации производства.

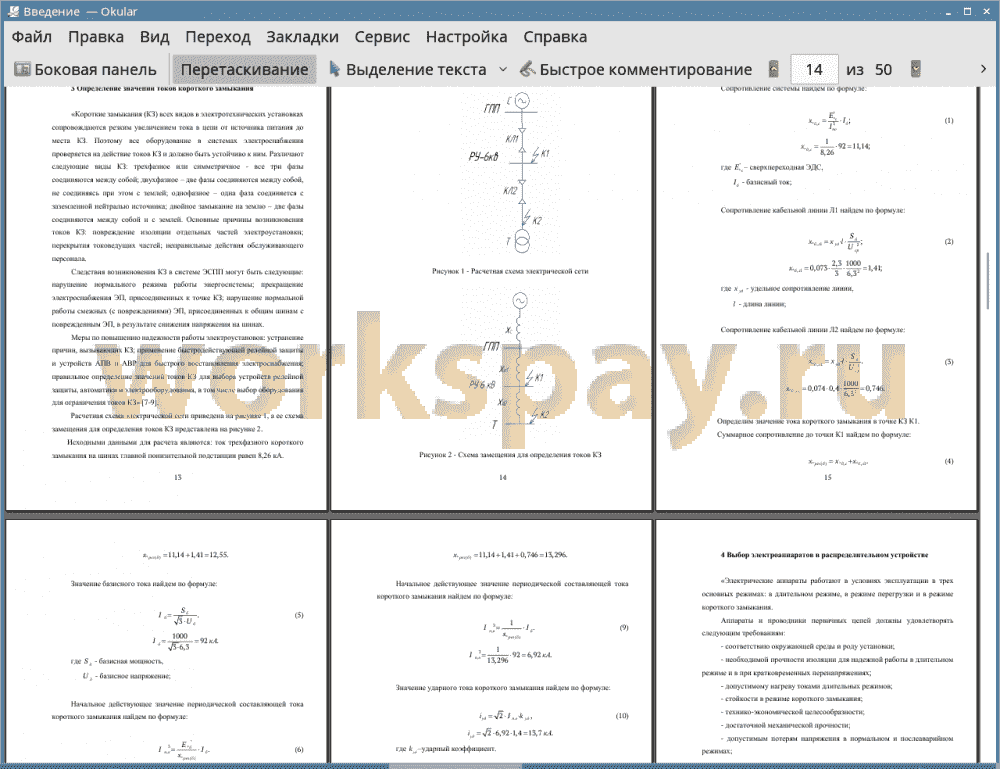

Определены значения токов короткого замыкания в точках К1 и К2. В точке К1 I п3о = 7,3 кА, iyd = 14,5 кА, а в точке К2 I п3о = 6,9 кА, iyd = 13,7 кА.
Из каталожных данных представленных на сайте производителя АВВ выбраны для установки на вводе в распределительный пункт вакуумные выключатели типа VM1 -1600, а для защиты отходящих линий VM1 - T. Выбранные выключатели были проверены на коммутационную способность, электродинамическую и термическую стойкость.
Из каталожных данных представленных на сайте производителя АВВ выбраны для установки на вводе в распределительном пункте измерительные трансформаторы тока TPU 4 с параметрами: 1Хном = 1600 А, Кэд = 160, Кт = 63, tm = 1 с, Z2hom = 1,2 Ом, на отходящих линиях измерительные трансформаторы тока TPU 4 с параметрами: 1Хном = 400 А, Кэд = 160, Кт = 63, tm = 1 с, Z1HOM = 1,2 Ом. Трансформаторы тока были проверены на электродинамическую, термическую стойкость и по величине максимальной вторичной нагрузки в наиболее загруженной фазе.
К установке на секциях распределительного пункта выбраны трансформаторы напряжения марки TJC4 выпускаемые компанией АВВ.
Для защиты отходящих линий от РП выбраны устройства микропроцессорной защиты REF 542plus.
Выбрана система постоянного оперативного тока, определены нагрузки собственных нужд распределительного пункта и выполнен расчет защитного заземления в РП.
